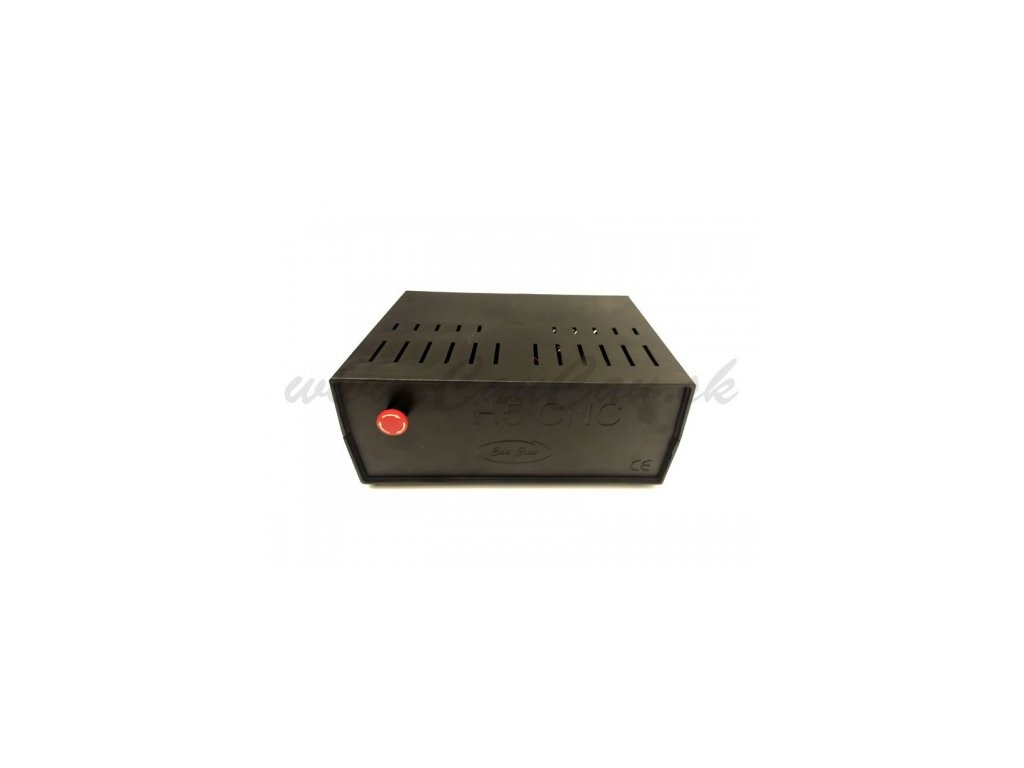

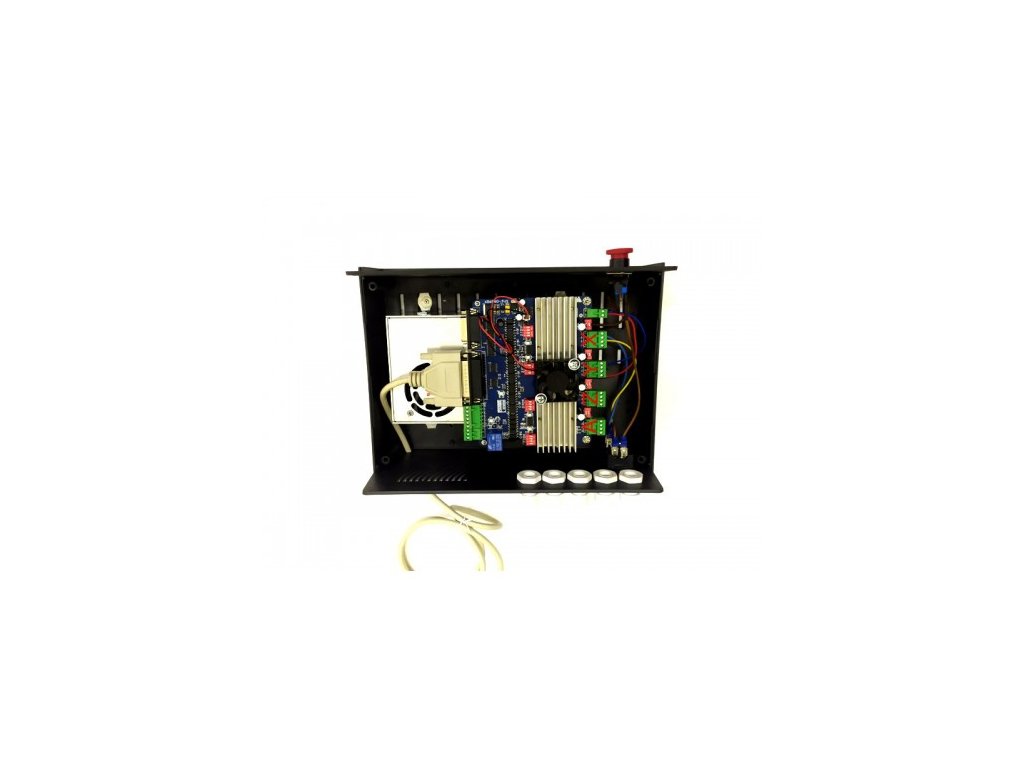

H5 Controller komplet

Technické parametry:
Step/Dir systém, LPT port, pohon krokových motorů,
4D (4 motory), kompaktní konstrukce,
2 fázové, bipolární, micro-step řízení,
Nastavitelný microkrok: 1; 1/2; 1/8; 1/16,
Zatížitelnost na fázy max. DC 35V, 3,5 A,
Tichý provoz,
100kHz - max. krokovací frekvence,
4 stupňové nastavení proudu,
5 vstupů,
1 relé (max. 230V, 3 A)
Napájanie z jednoho zdroje (integrovaný spínaný zdroj pro digit. část),
Ochrana proti přehřátí,

Použitelný SW:
Mach3 CNC (win. 2000/xp, doporučené)
i jiné s nastavitelnými piny na LPT portu.

Na každý výstup je možné připojit jeden motor. Zapojení více motorů na jeden výstup sa nedoporučuje! Na 5 vstupů je možné připojit libovolné spínače, případně indukční snímače a pod. Vstupy jsou chráněné diodami 1 kOhmovým rezistorem. Reléovým výstupem sa dá řídit spínání obráběcího motoru. Při větších výkonech se doporučuje pomocné relé. Přípojka signál je pomocná 2-bitová TTL přípojka, ktorá umožňuje například řízení otáček vřetene přes frekvenční měnič. Ale i jako pátá osa a pod. Na komunikaci mezi PC a deskou sa používa bežný LPT kabel. Je vhodné použiť kvalitnejší a nie príliš dlouhý.

Ovladač potřebuje jediný zdroj napětí a to je motorový zdroj, z kterého si potom upravuje ostatní potřebné úrovně napětí. Ovladač potřebuje chlazení ideální je použít AC 24V ventilátor a připojit ho přímo k transformátoru.
