Profi4 3D Controller komplet

CNC ovladač CauCau Profi4 3D - 3 osý

Dostupnost Skladem centr.
Kód: 1093
12 395,04 Kč 14 998 Kč včetně DPH

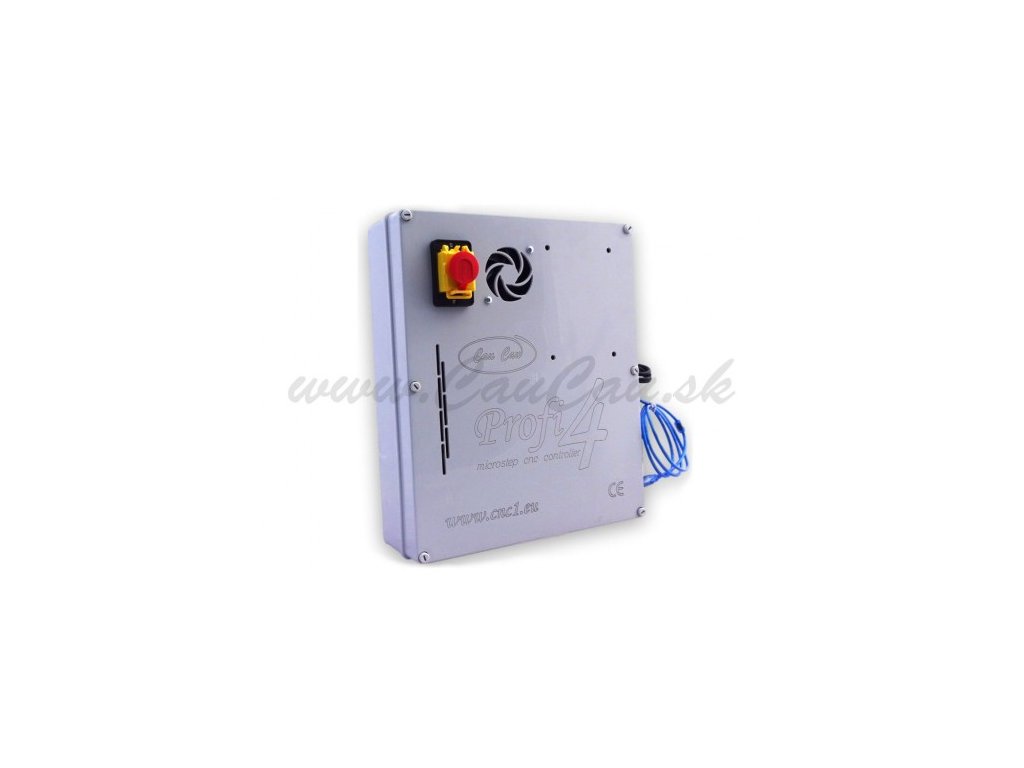

Profi4 3D Controller komplet

Profi4 Controller

Profi4 ovladač je zařízení určené na řízení větších strojů, jako jsou kovoobráběcí stroje



  •  Pro stabilnější a spolehlivější řízení stroje.

  •  Softwarové řízení otáček vřetene.

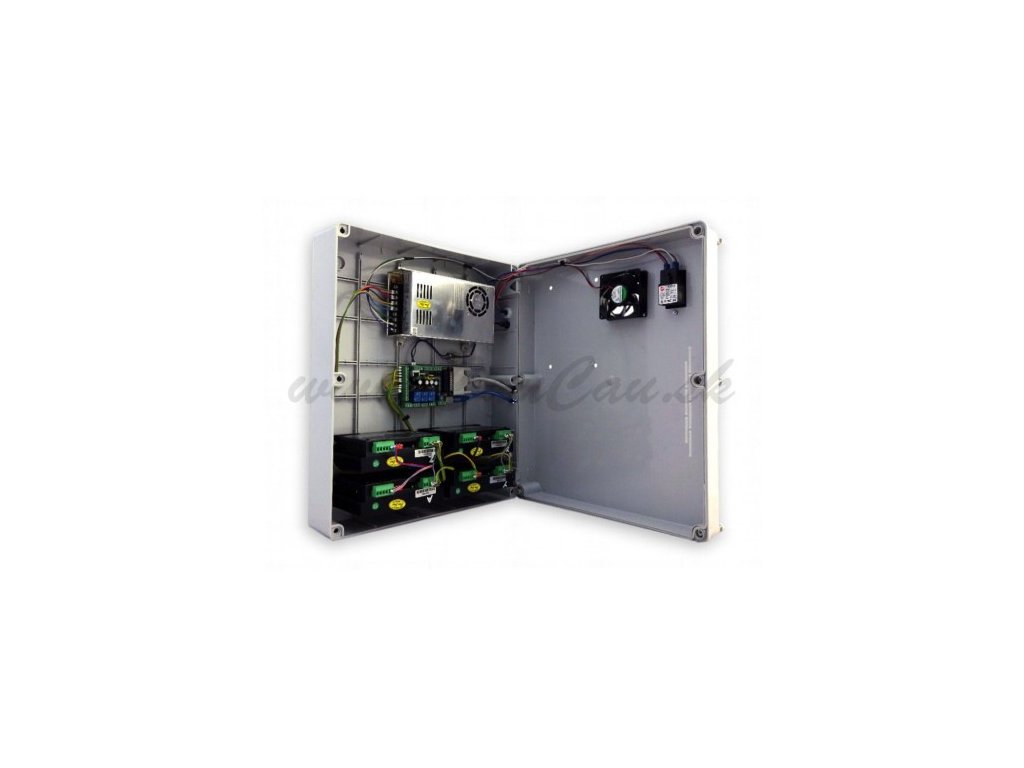

Komponenty CNC ovladače Profi4:

  • koncové drivery (3 až 5)

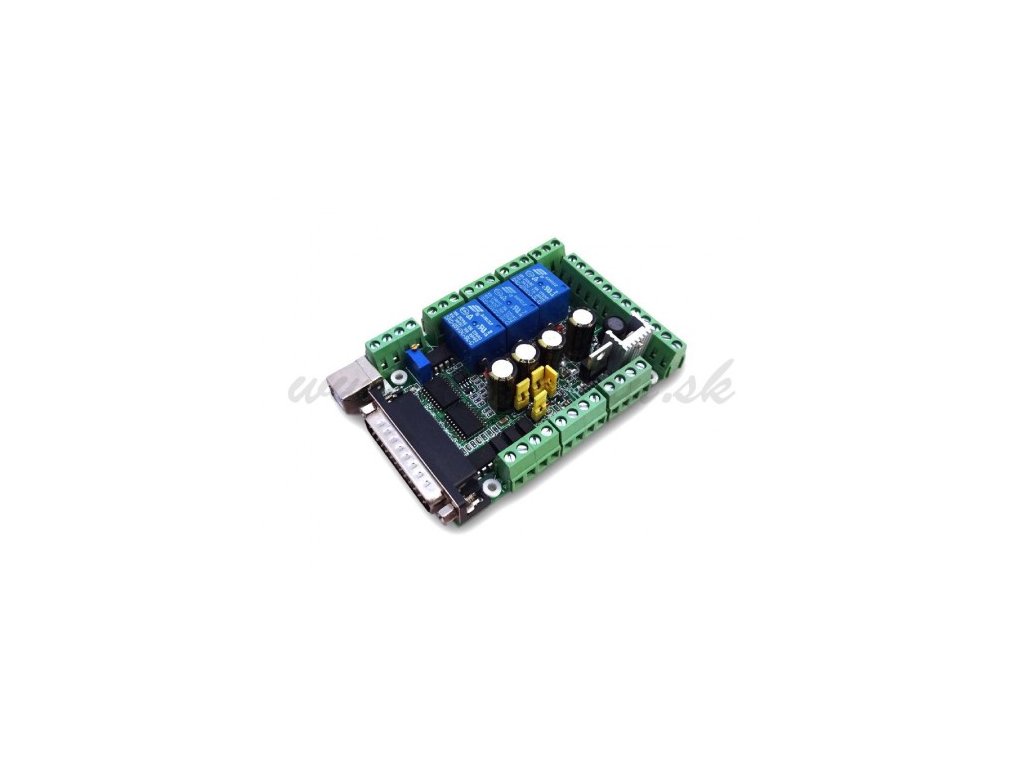

  • hlavní deska (Profi4)
  • zdroj 220V (250 nebo 400W)


Dodáváme jednotlivé komponenty nebo jako - případně s propojenými motory nebo i s naprogramovaným PC.
V tomto případě stačí namontovat motory na Váš CNC stroj a je připravený pracovat.

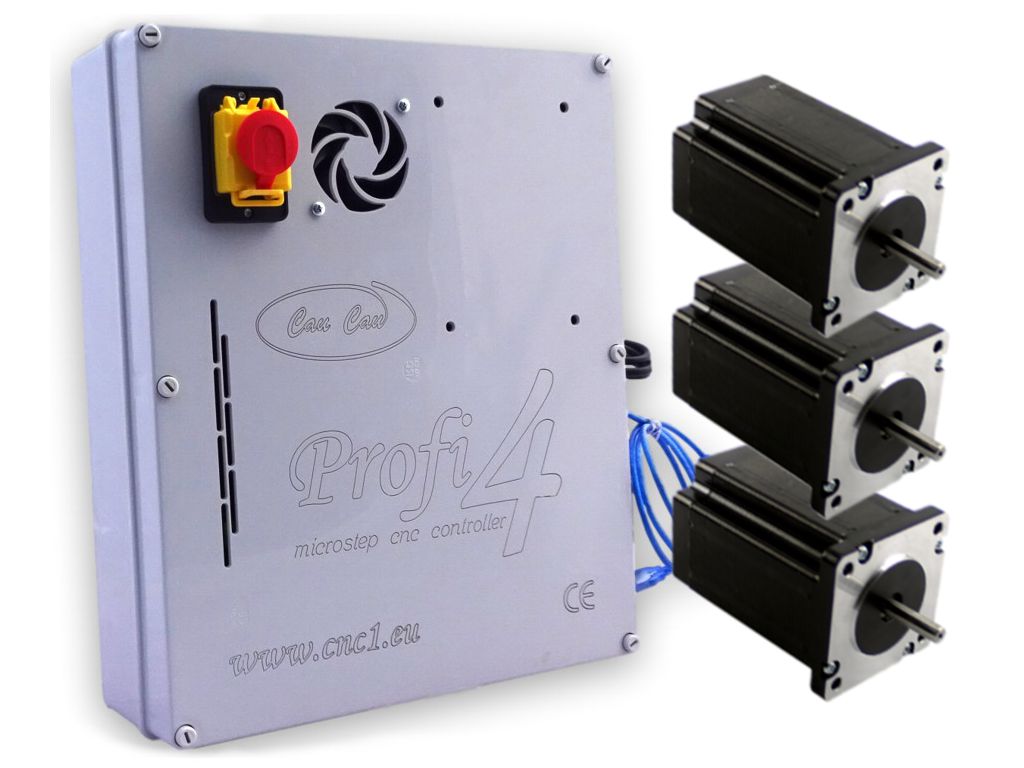

Profi4 plus motory



Profi4 CNC Ovladač je ovladač nové generace určený pro různé druhy strojů. Při jeho vývoji se zúročily zkušenosti z předcházejících výrobků.  Je určený na pohon 3 až 5ti os na různých CNC strojích jako například frézky, gravírky, soustruhy, řezačky polystyrénu, automatické vrtačky a podobně..

Umožňuje softwarové řízení otáček vřetene.

Použitelný software je Mach3, EMC2, KCAM4 a jiné s nastavitelným LPT portem. (Windows XP, doporučené)

Technické parametry:

  • Step/Dir systém, LPT port, pohon krok. motorů
  • Kompaktní konstrukce
  • 2-fázové bipolární microstep řízení
  • Nastavitelný microkrok: 1/2 až 1/250
  • Zatížitelnost na fázi max DC 80V, 6A
  • Tichý provoz
  • Max krokovací frekvence 100kHz
  • Vícestupňové nastavení limitu proudu
  • 5 vstupů
  • 3 relé (max 230V, 3A)
  • Napájení z jednoho zdroje
  • Integrovaný spínaný zdroj pro digitální část
  • Ochrana proti přehřátí
  • Rozměry 110 x 75 x 25 mm



Nakupujte u odborníků - CNC strojům sa věnujeme naplno a naše stroje a elektroniky používají tisíce uživatelův celé EU.



Driver CC8060 pre 2-fázové krokové motory:

  • Napájecí napětí do 80V DC
    Nastavení proudu fáze od 2A do 6A
    16 rozlišení kroku až do 51200 kroků/ot
    Maximální vstupní frekvence 300kHz
    Opticky izolované vstupné signály
    Vhodný pro 2-fázové krokové motory
    Ochrana proti zkratu na výstupu
    Ochrana proti podpětí a přepětí napájaní
    Automatická redukce proudu po zastavení motoru
    Rozměry 150 x 111 x 47 mm



Popis paralelního portu:

Pin Funkcia Popis
1 Speed control Spindle speed control
2 Alternate port Relay or signal
3 Alternate port Relay or signal
4 Step X X pulse signal
5 Dir X X direction of the signal
6 Step Y Y pulse signal
7 Dir Y Y direction of the signal
8 Step Z Z pulse signal
9 Dir Z Z direction of the signal
10 X limit Input signal 1
11 On the knife Input signal 2
12 Emergency stop Input signal 3
13 Y limit Input signal 4
14 Spare port Spare port
15 Z limit Input signal 5
16 Step 4 4 pulse signal
17 Dir4 4 direction of the signal
18-25 GND GND

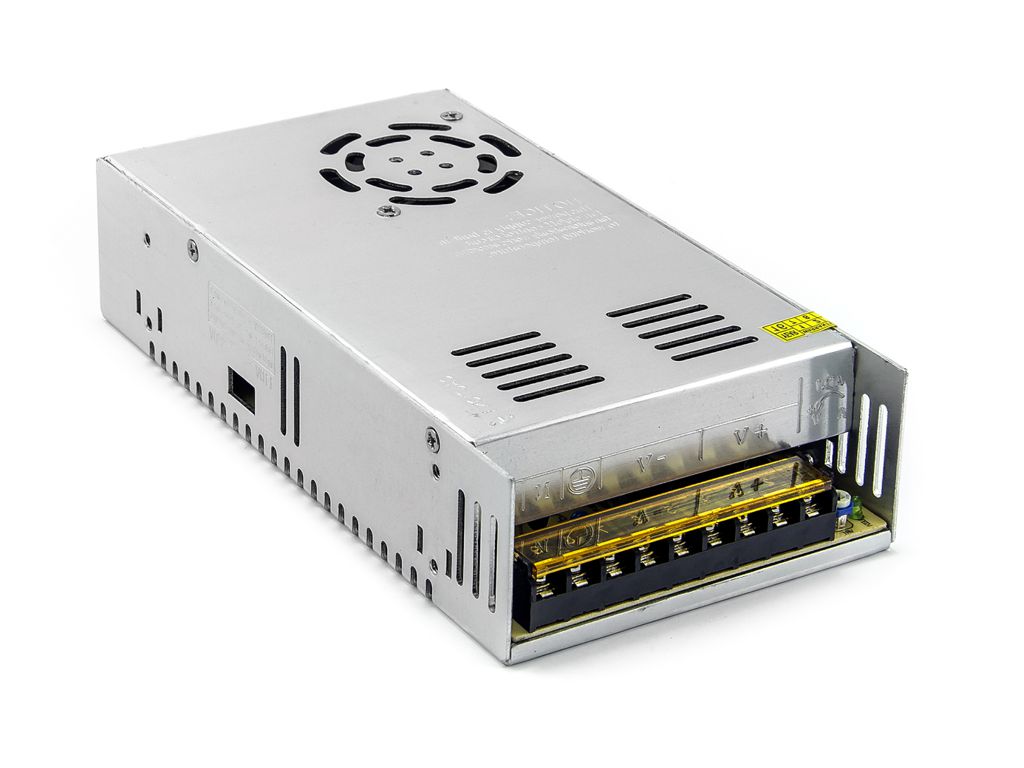

Spínaný napájEcí zdroj

  • IN 230 VAC
  • Out: 48 VDC
  • 400W 8.3A
  • 215 x 115 x 50 mm (L x W x H)
 zdroj
