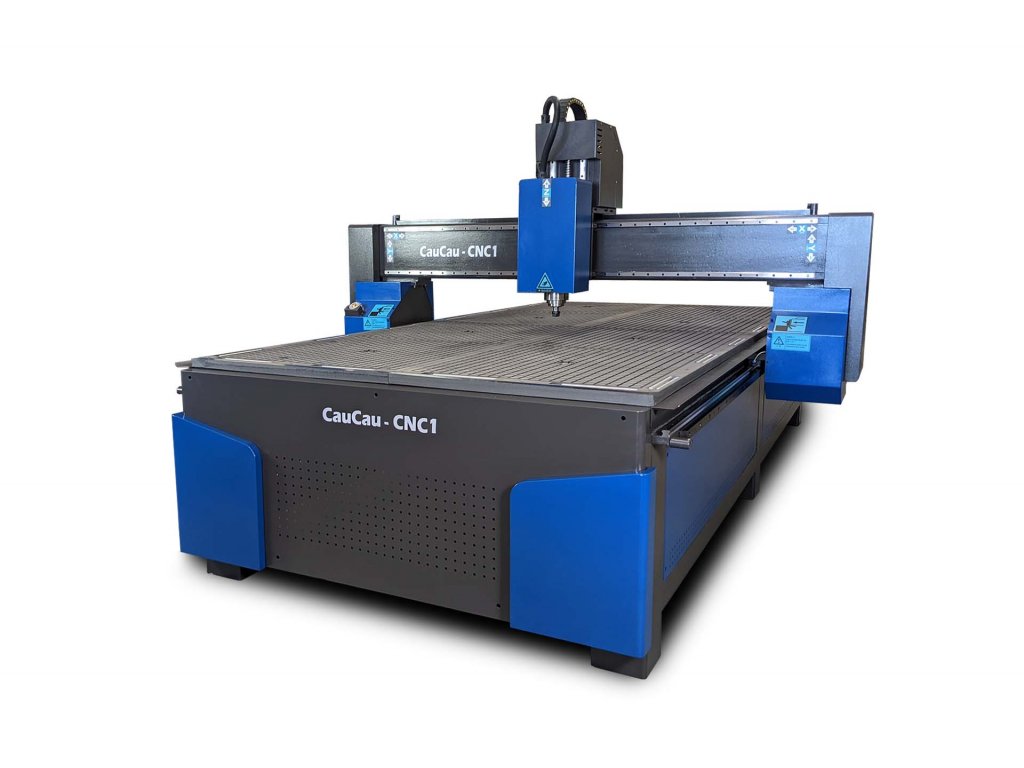

CauCau CNC frézka KOMPAS H3000MAX-VAC-ATC

CAUCAU KOMPAS H3000MAX-VAC-ATC - VACUUM 2D/3D CNC portálová frézka. Celostolová deska s celostolovým vakuovým upínacím systémem a automatickou lineární výměnou 5ti nástrojů. Obrobitelná plocha 2000x3000x200mm, rychlost 15m/min

Čelní upínací deska ?
Dostupnost Na cestě 8-12 týdnů
Kód: 99134
497 500 Kč –15 % 422 500 Kč 511 225 Kč včetně DPH
CauCau CNC frézka KOMPAS H3000MAX-VAC-ATC
CNC Router H3000BIG Vacuum 002 (1)
Akce Novinka
497 500 Kč –15 %

Nestačí vám rozměr překližkových desek - chcete více?

Chcete snadné upínání obráběných desek?

Chcete zefektivnit a automatizovat svoji výrobu a minimalizovat podíl lidské práce?

CAUCAU KOMPAS H3000MAX-VAC-ATC

model 2023

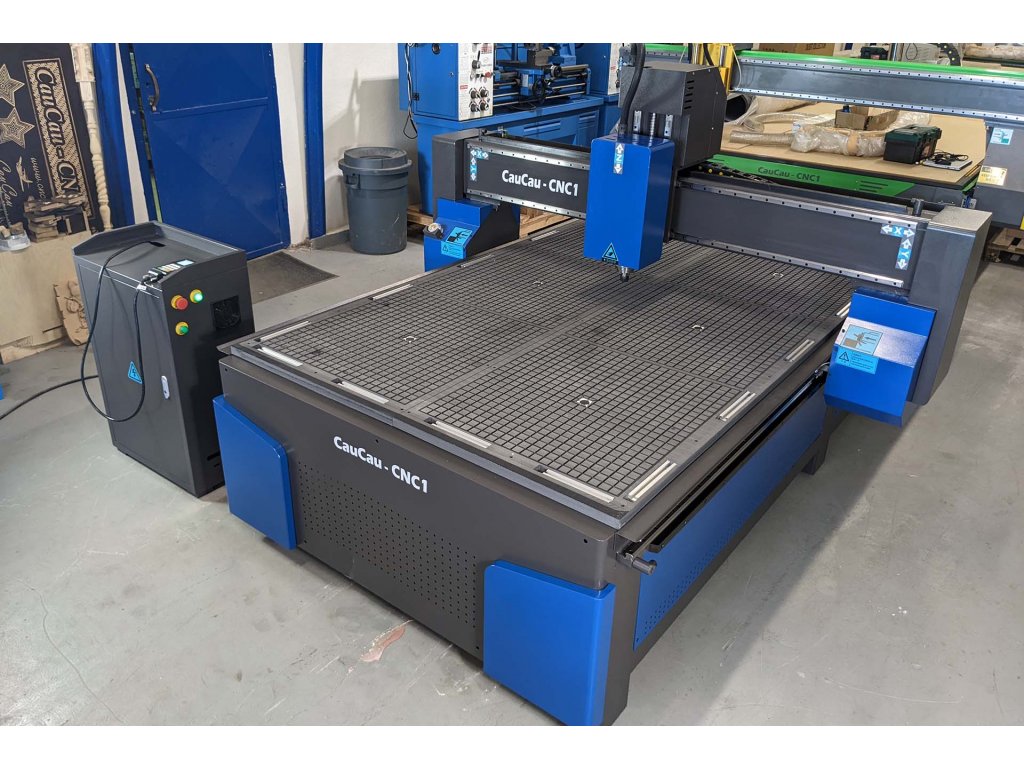

Velká stolařská 2D/3D CNC portálová frézka s vakuem
a automatickou výměnou nástrojů.

Obrobitelná plocha 2000 x 3000mm

  • Frézovací vřeteno 3500W asynchronní motor.
  • Přenos pohonu průmyslovým šikmým hřebenem s kuličkovými šrouby
  • HIWIN25 lineární pojezdy.
  • Rychlost 15m/min.
  • Řízení Profi6 RichAuto integrovaný CNC počítač s vnitřní pamětí.
  • Obráběcí plocha osazena plnorozměrným vakuovým stolem a vývěvou 5kW.
  • Automatická- pneumatická výměna 5ti nástrojů

Vynikající poměr cena/výkon
Podpora v EU! –  Dostupnost náhradních dílů a servisu.

CNC frézka vhodná na zpracování velkých formátů. Celý stroj je navrhnutý pro náročný provoz v průmyslové výrobě. Kvalitní HGR 20mm prizmatické lineární vedení s pojezdy na všech osách doplněné kuličkovým vedením se šikmým hřebenem pro dosažení nejvyšší přesnosti i při vysoké rychlosti 15m/min. Díky použitým motorům Nema34 – 12Nm má stroj dostatečný výkon i na opracování tvrdých materiálů. Stroj je v základní sestavě osazený 3500W vřetenem s maximálními otáčkami 24000 ot/min. Osy X a Y jsou vybaveny indukčními koncovými spínači, které slouží zároveň i k zaměření strojní nuly. Stroj je vybavený automatickým odměřováním délky nástroje.

Stroj je řízený osvědčeným, stále aktualizovaným a stabilním řídícím systémem RichAuto 11 pro jednoduchou obsluhu, kterou zvládne každý. S možností se dovybavit se intuitivními software od společnosti Vectric jako je Cut2D, Cut3D, Aspire a mnoho jiných, ve kterých jednoduše a rychle připravíte Vaše výrobky. Stroj je možné přizpůsobit podle Vašich požadavků.

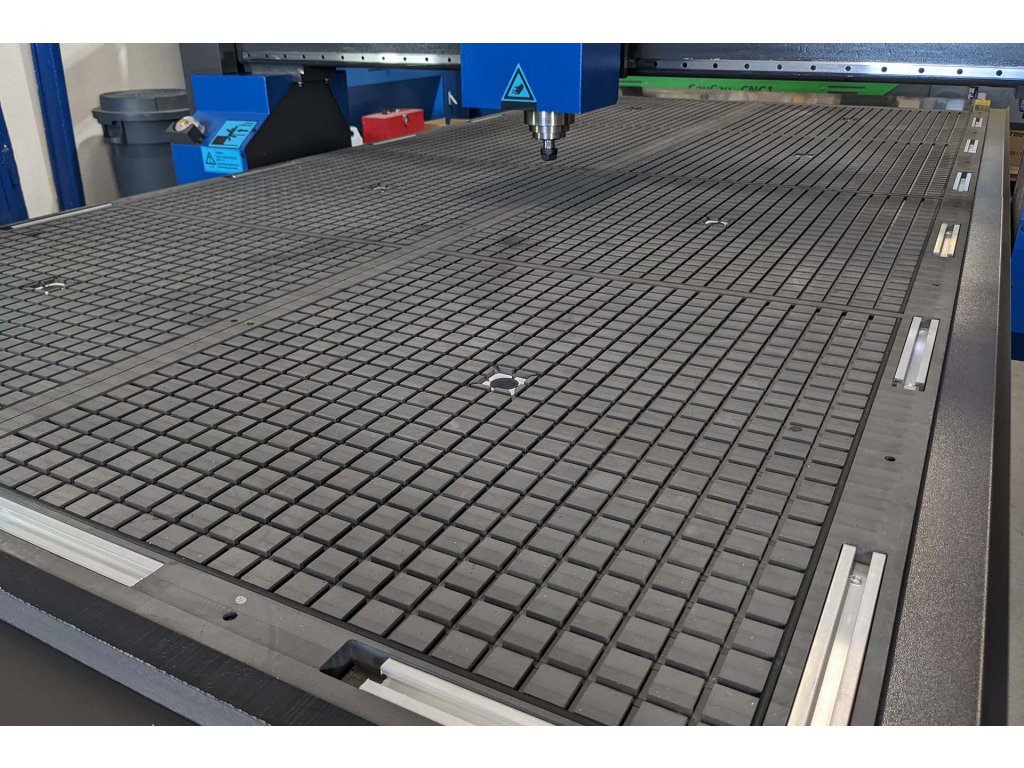

Stroj je vybaven plnorozměrovým vakuovým upínacím stolem s pomocnými okrajovými T-drážkami a doplněný 5kW lamelovou vývěvou. Dále je stroj vybaven automatickou lineární pneumatickou výměnou 5ti nástrojů.

Stroj je vhodný k opracování: • Dřevo, Překližka, MDF • Plast, Plexisklo, PVC • Kompozitní materiály, PCB, Laminát • Pěnové materiály, Fólie, Kůže • Guma, Karton • Dural, Hliník, Mosaz, Měď • Zlato, Stříbro, Bronz • Kámen, Mramor

Stroj pouze na smluvní objednávku. Stroj nelze koupit distančně přes eSHop. V ceně je i zaškolení obsluhy v našem školícím centru.

Technické parametry

- Obrobitelný prostor - 2000 x 3000 x 200 mm
- Maximální rychlost 15000 mm/min
- Přesnost 0.03 mm

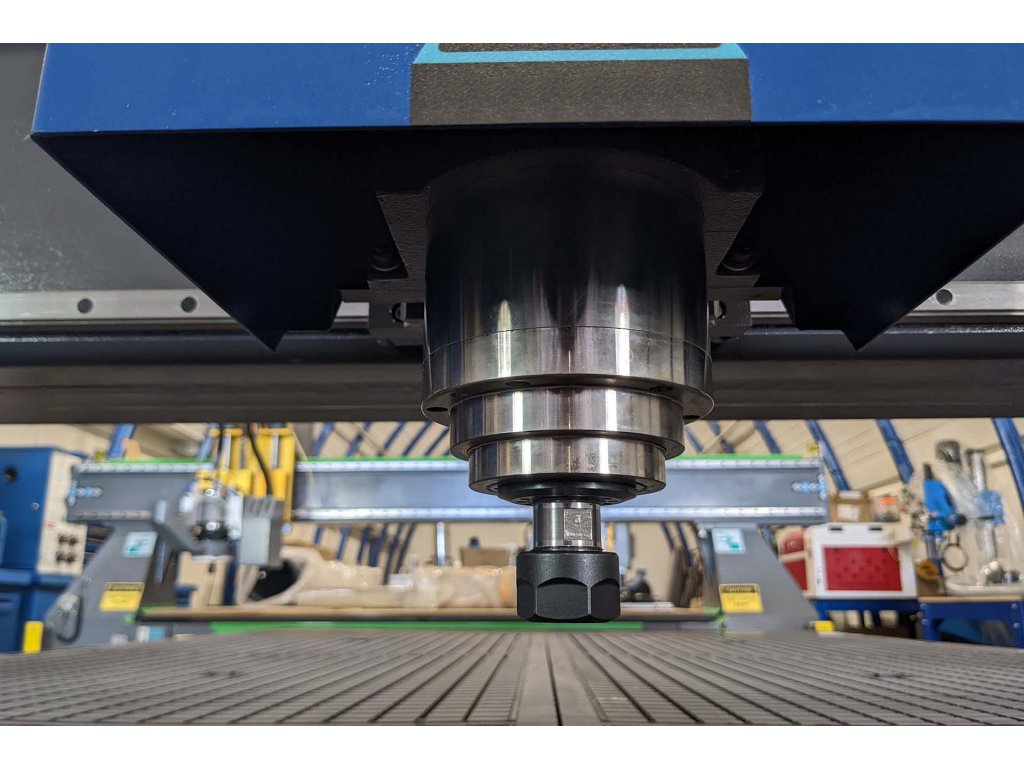

- Vysokofrekvenční asynchronní vřeteno 3.5KW
- Otáčky vřetene až 24000 rpm
- Sklíčidlo ER20

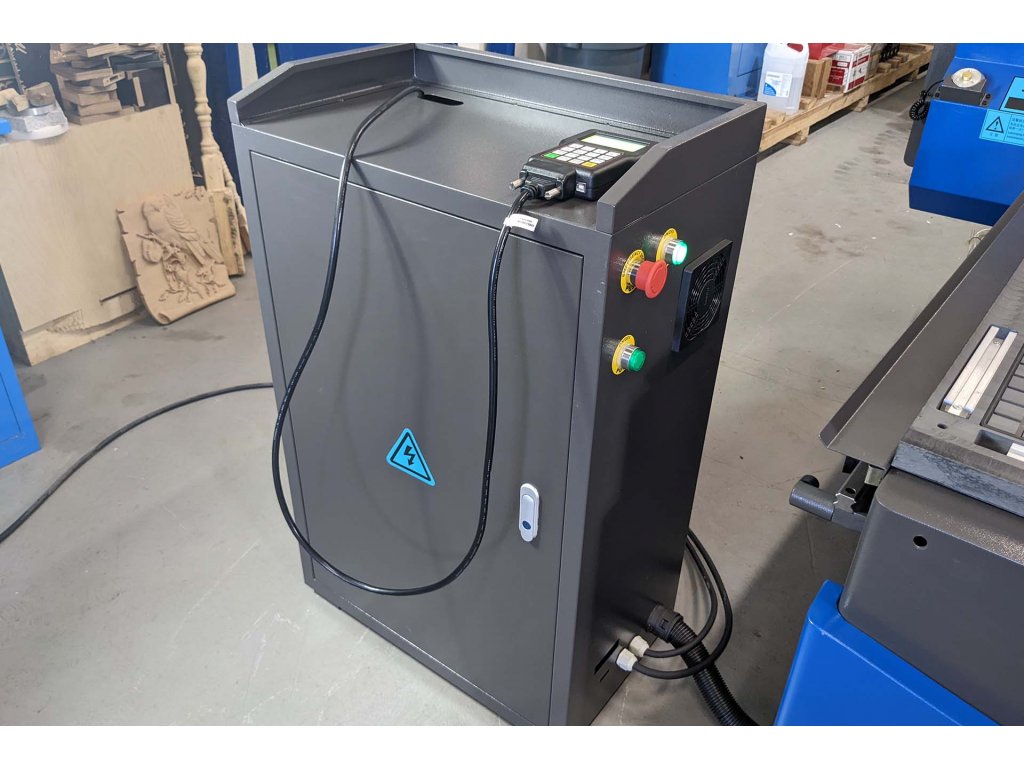

- Integrovaný CNC počítač RichAuto s vlastní pamětí s jednoduchou obsluhou
- Řídící elektronika Profi6
- Všeobecně kompatibilní příkazový jazyk G-code
- Funkce obnovení práce po výpadku elektřiny

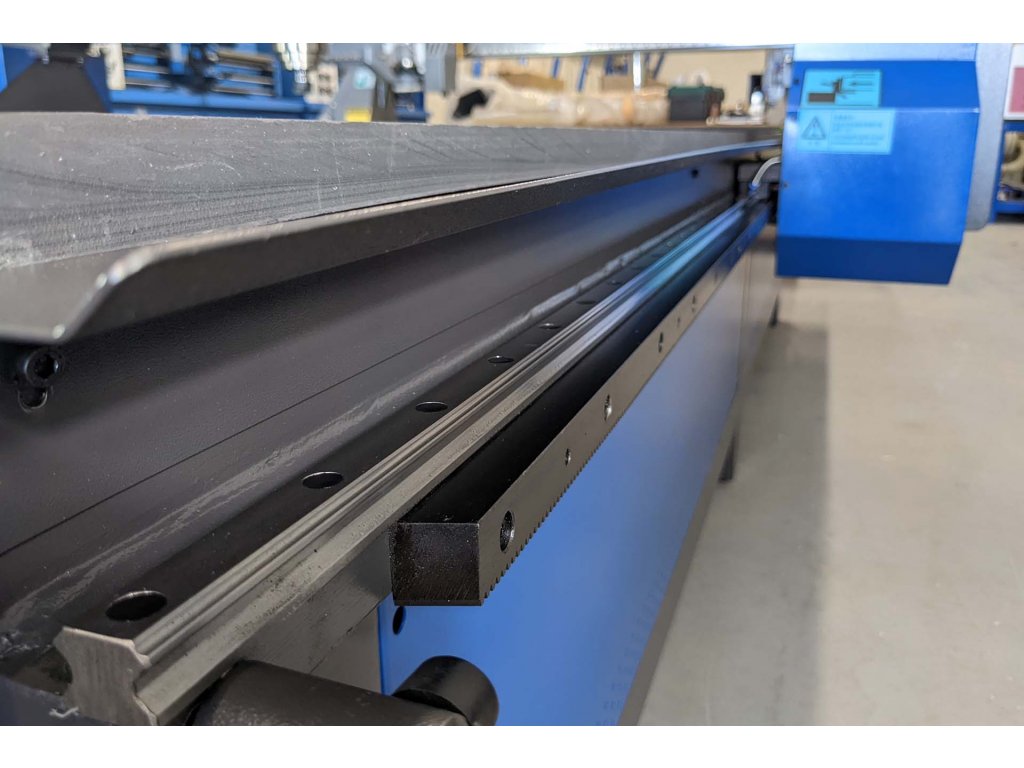

- Lineární vedení hřebenovým pohonem se šikmými zuby podepřené prizmatickým vedením HGR20
- Krokové motory NEMA34 s vysokým kroutícím momentem 12Nm
- Tuhý svařovaný rám

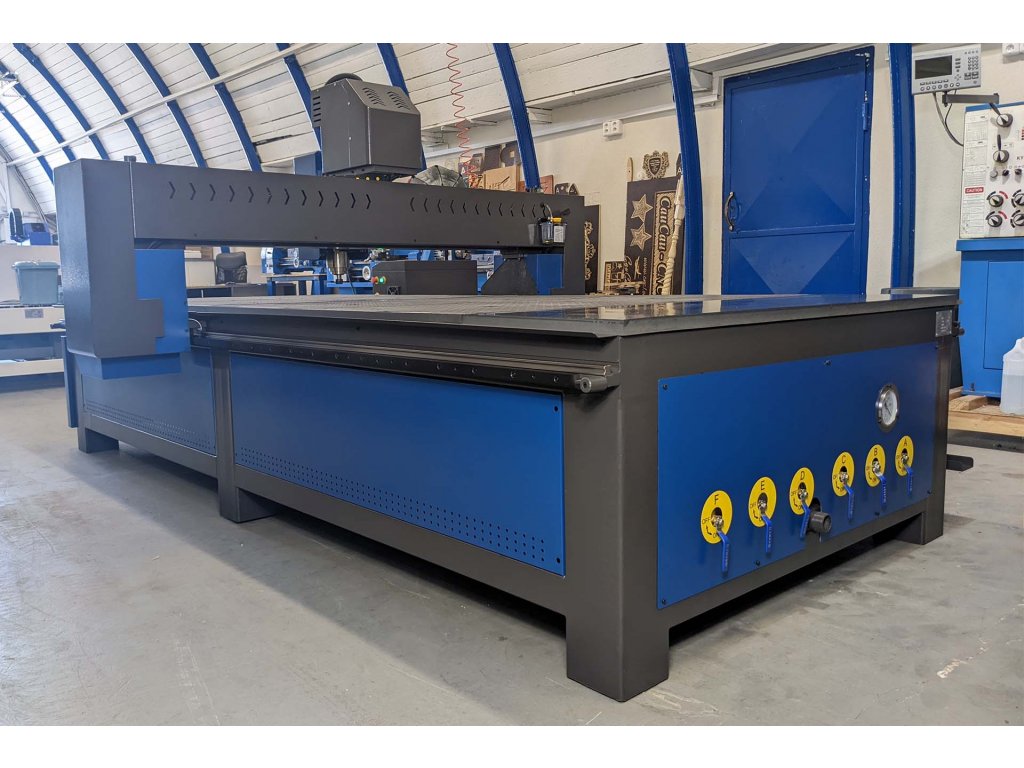

- Plnorozměrový vakuový stůl s T-drážkovou podporou a 5kW vývěva

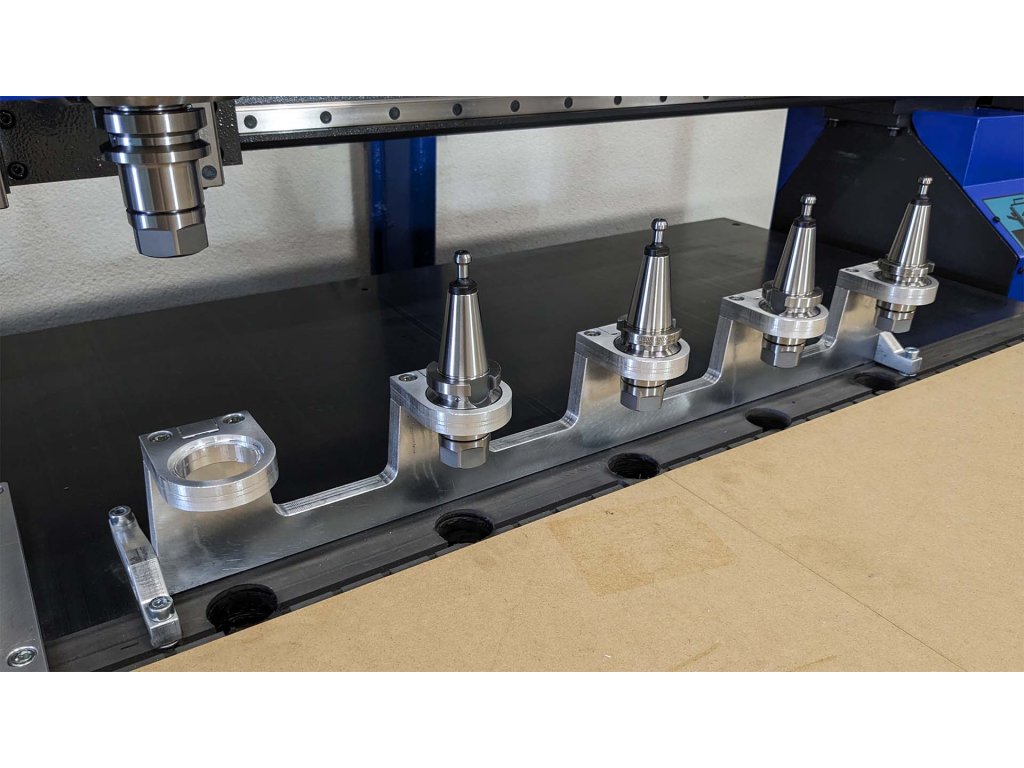

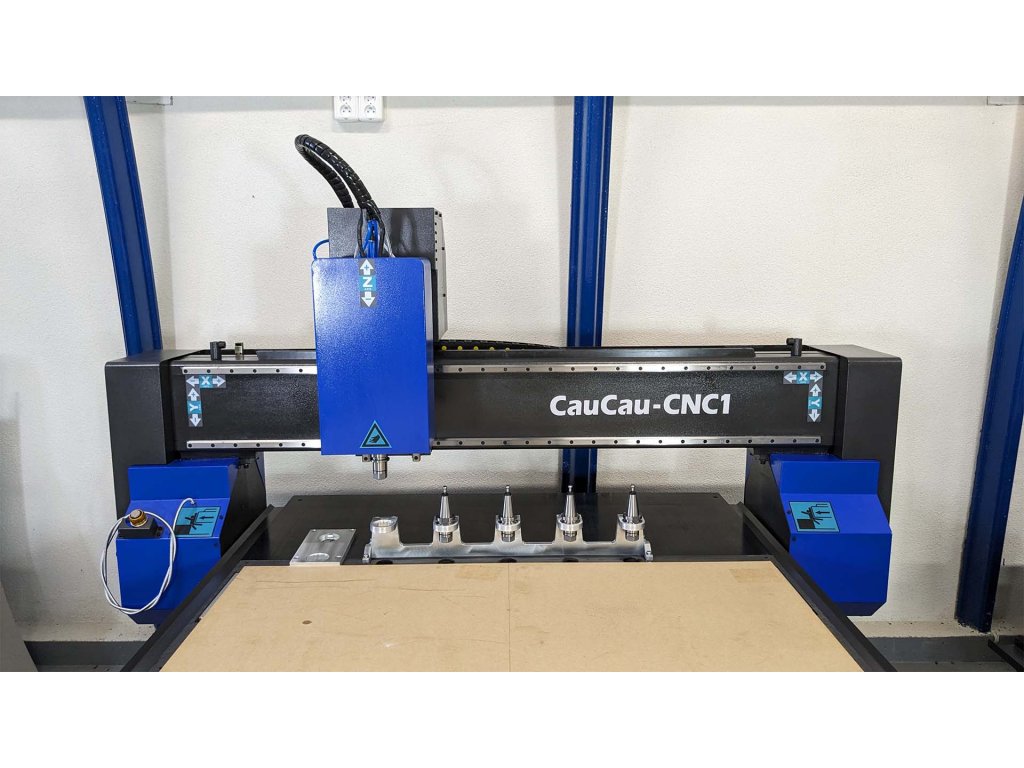

- Pneumatická lineární automatická výměna nástrojů

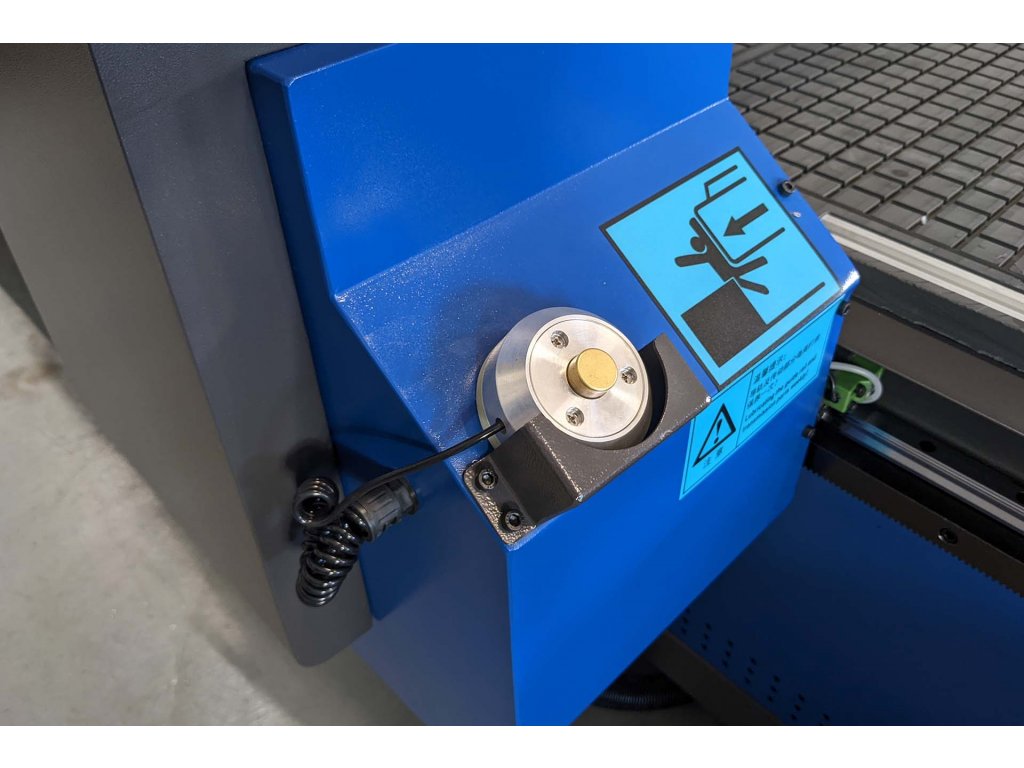

- Senzor délky nástroje
- Koncové snímače os X,Y, Z
- Rozměry 2300x3500x1700mm
- Váha 1200 kg
- Napájení je 400V 32A 5-kolík a jistič doporučujeme 25A typ "C"
- Přívod elektřiny je z pravé strany boxu dole s 5 metrovým kabelem a box je připojený ke stroji vlevo ve středu cca 2 metrovým kabelem.
- Automatická výměna vyžaduje zdroj stlačeného vzduchu více jak 4,5bar s dostatečně velkým vzdušníkem (200l)

MOŽNOST doplnění o čelní upínací systém pro frézování z  čela (např. pro kolíkování a zámkové zádlaby)  v ceně 600EUR. Příklad použití viz ukázkové video v příloze.

H3000 Front Table 01 H3000 Front Table 02 H3000 Front Table 03


Doplňkové parametry

Kategorie: CNC Stroje
obrábění kovů: Ano
? obrobitelná plocha: 1250x2600
Obrábitelná plocha X-Y-Z [mm]: 2000x3000x200
Max. rychlost posuvu [mm/min]: 15000
? Garantovaná přesnost [mm]: 0,03
Typ a výkon vřetene [W]: 3500W vysokofrekvenční asynchronní motor
Min/Max. otáčky vřetene [ot./min]: 24000
Řídící systém: Profi6 - Integrovaný CNC počítač s vlastní pamětí
Elektronika: RichAuto CNC controller
Lineární vedení os X/Y/Z: Prizmatické HGR20
Přenos síly X/Y/Z: hřebenový pohon
Pohon: krokové motory NEMA34 12Nm
Konstrukce: tuhá svářená kovová
? Celkové rozměry š-d-v [mm]: 2800 x 3500 x 1700
Hmostnost [kg]: 1100
? Obrábění kovů: Ano
Základní zaškolení v ceně: Ano
Doprava v ceně: Ano
automatické odměřování délky nástroje: Ano
koncové snímače osy X,Y,Z: indukční
? ATC - automatická výměna nástrojů [typ]: Ano
Napájení [V] - Jističe [A]: 3F/400VA - 25A "C"

Ukázka CAD/CAM tvorby a použití Profi6 ovládání
