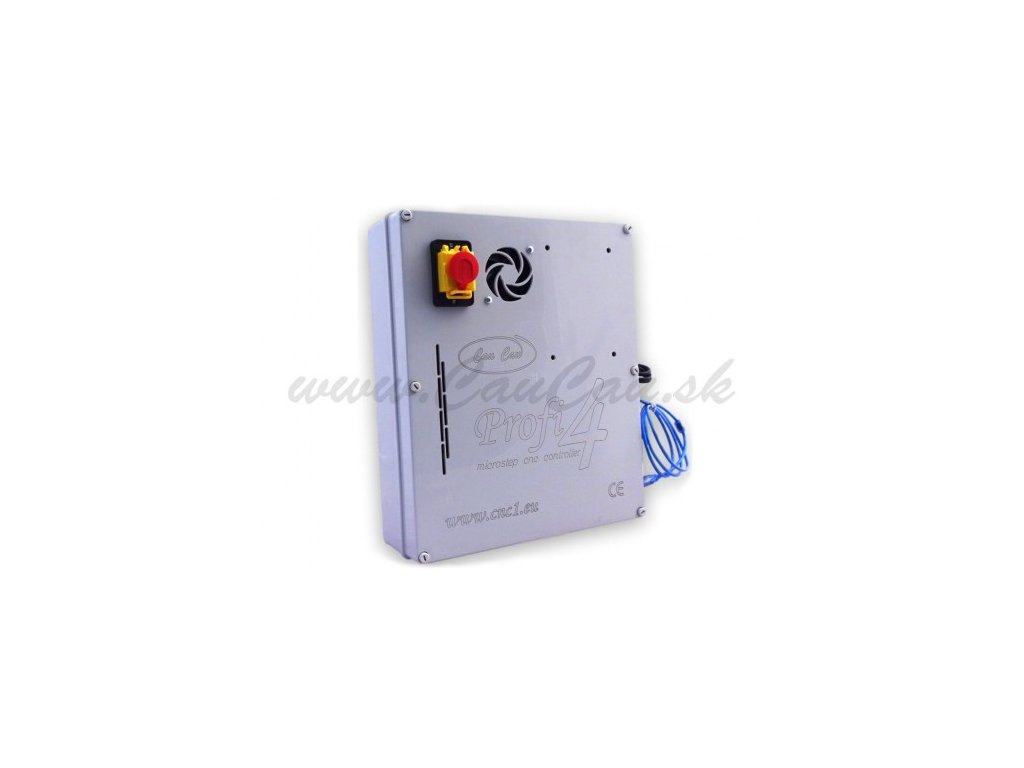

Profi4 4D Controller komplet

CNC ovladač CauCau Profi4 4D - 4 osý

Dostupnost Skladem centr.
Kód: 1125
13 911,57 Kč 16 833 Kč včetně DPH
Profi4 4D Controller komplet

Profi4 ovladač je zařízení určené na řízení větších strojů, jako jsou kovoobráběcí stroje.

Ovladač sa skladá z koncových driverů, hlavní desky a zdroje.
Dodáváme jednotlivé komponenty nebo dle dohody s příplatkem na doptání s propojenými motory nebo i s naprogramovaným PC. V tomto případě pak stačí namontovat motory na Váš CNC stroj a je připravený pracovat.

Více informácí najdete zde.

Profi4 Ovladač je ovladač nové generace určený pro různé druhy strojů. Při jeho vývoji se zůroćily zkušenosti z předcházejících výrobků.  Je určený na pohon 3-5 os na různých CNC strojích jako například frézky, gravírky, soustruhy, řezačky polystyrénu, automatické vrtačky a podobně..

Stabilnější a spolehlivější řízení stroje.

Umožňuje softwarové řízení otáček vřetene.

Použitelný software je Mach3, EMC2, KCAM4 a jiné s nastavitelným LPT portem. (Windows XP, doporučené)

Technické parametry:

Step/Dir systém, LPT port, pohon krok. motorů

Kompaktní konstrukce

2-fázové bipolární microstep řízení

Nastavitelný mikrokrok: 1/2 až 1/250

Zatížitelnost na fázi max DC 80V, 6A
Tichý provoz
Max krokovací frekvence 100kHz
Vícestupňové nastavení proudu
5 vstupů
3 relé (max 230V, 3A)
Napájení z jednoho zdroje
Integrovaný spínaný zdroj pro digitální část
Ochrana proti přehřátí

5 vstupních signálů
3 relé (napr. na spínaní vřetena, chlazení...)
Pracovní napětí 15-32VDC a 5VDC cez USB
Rozměry 110 x 75 x 25 mm

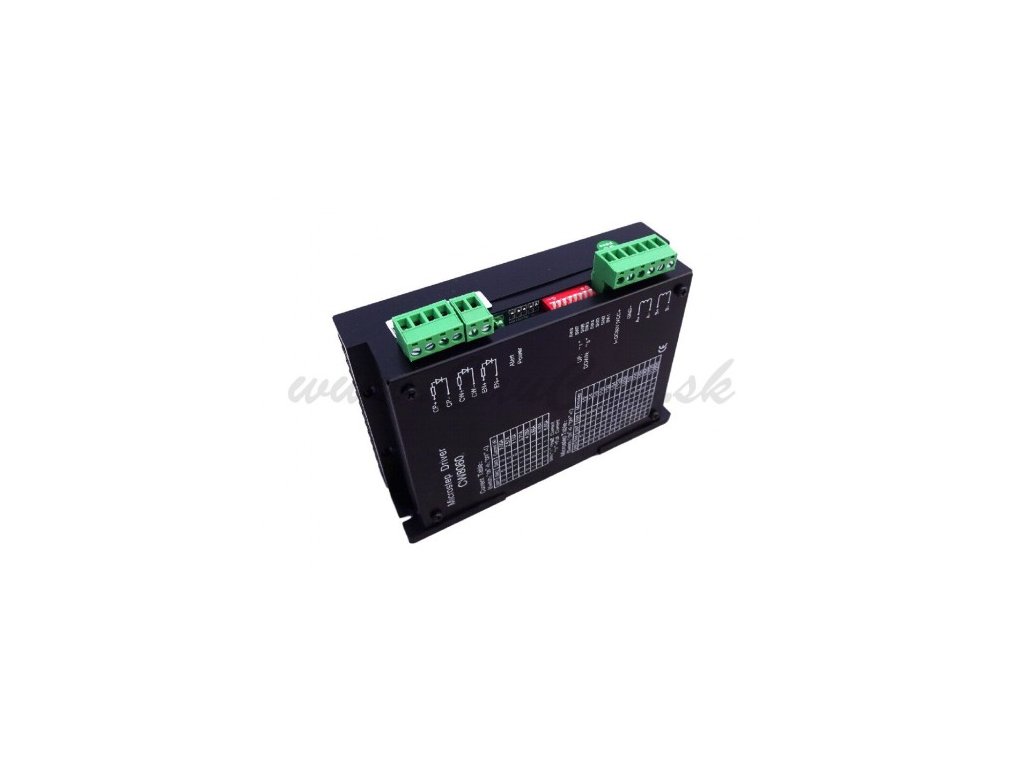

Driver CC8060 pre 2-fázové krokové motory:

Napájacie napätie do 80V DC
Nastavenie prúdu fázy od 2A do 6A
16 rozlíšení kroku až do 51200 krokov/ot
Maximálna vstupná frekvencia 300kHz
Opticky izolované vstupné signály
Vhodný pre 2-fázové krokové motory
Ochrana proti skratu na výstupe
Ochrana proti podpätiu a prepetiu napájania
Automatická redukcia prúdu po zastavení motora
Rozmery 150 x 111 x 47 mm



Popis paralelného portu:

Pin Funkcia Popis
1 Speed control Spindle speed control
2 Alternate port Relay or signal
3 Alternate port Relay or signal
4 Step X X pulse signal
5 Dir X X direction of the signal
6 Step Y Y pulse signal
7 Dir Y Y direction of the signal
8 Step Z Z pulse signal
9 Dir Z Z direction of the signal
10 X limit Input signal 1
11 On the knife Input signal 2
12 Emergency stop Input signal 3
13 Y limit Input signal 4
14 Spare port Spare port
15 Z limit Input signal 5
16 Step 4 4 pulse signal
17 Dir4 4 direction of the signal
18-25 GND GND

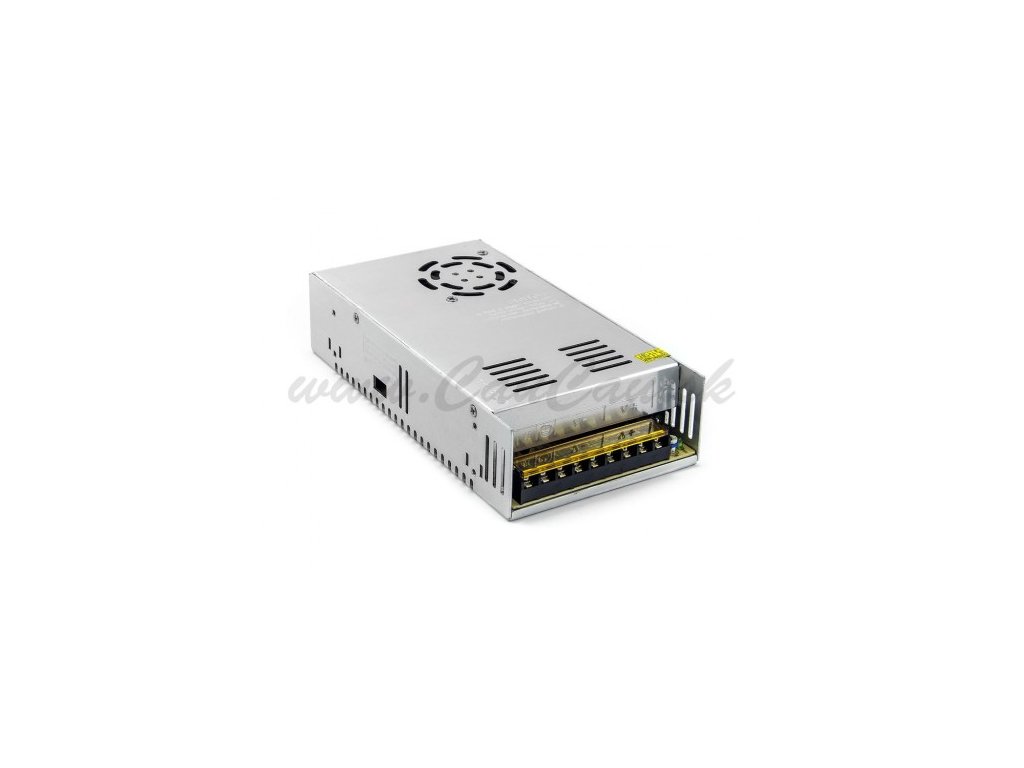

Spínaný napájací zdroj
In 230 VAC

Out: 48 VDC
400W 8.3A
215 x 115 x 50 mm (L x W x H)
