BULK-MAN CNC frézka OXMAN
2D/3D CNC frézka s kuličkovými pohony a HGR lineárním vedením a s asynchronním motorem 1500W s obrobitelným prostorem 800x800x150mm
KOMPAS X1000
2D/3D CNC frézka

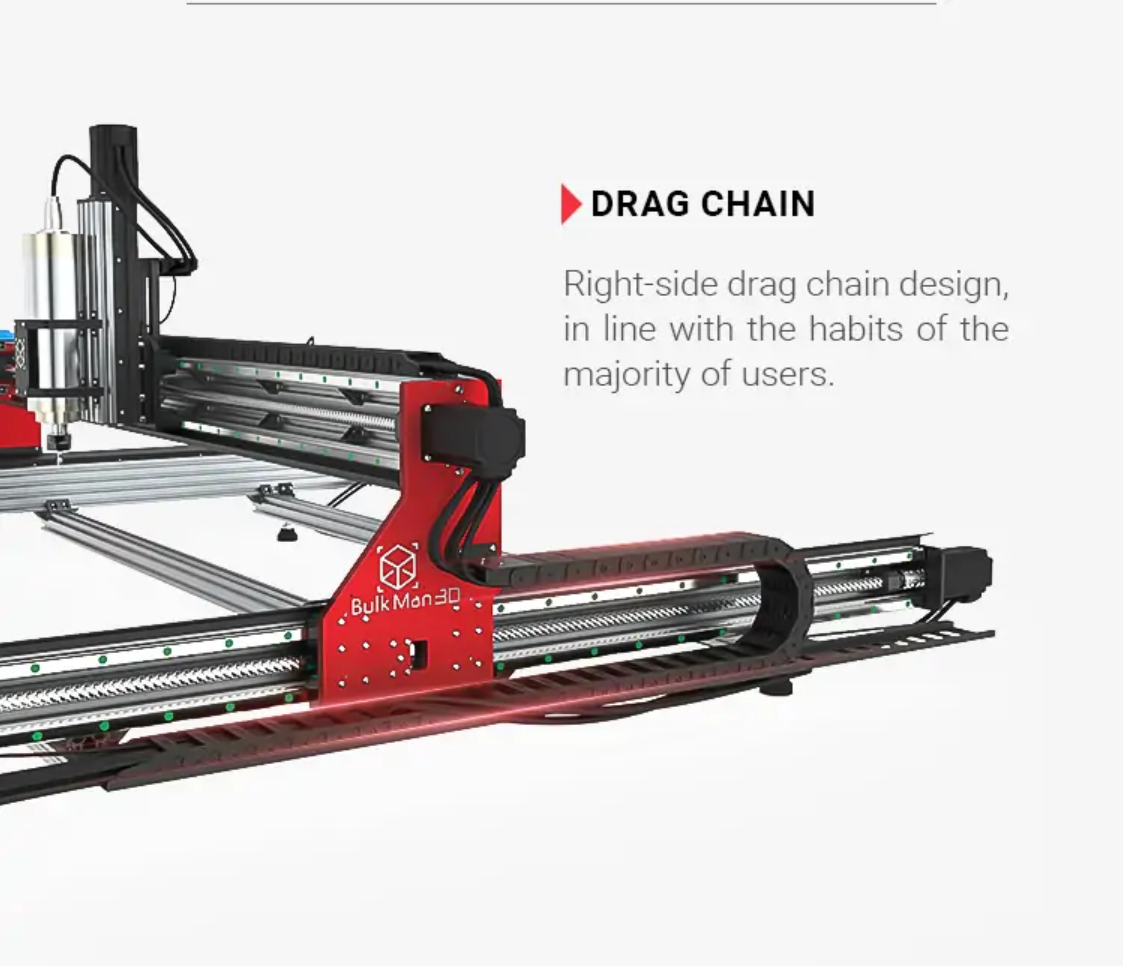

CNC router OXMAN je průmyslový CNC nově navržený s SFU16 (16mm) kuličkovými šrouby a dvojitým prodlouženým HG&MGN lineárním pojezdem na každé ose. Pohybové osy jsou osazeny krokovými motory se zpětnou vazbou.

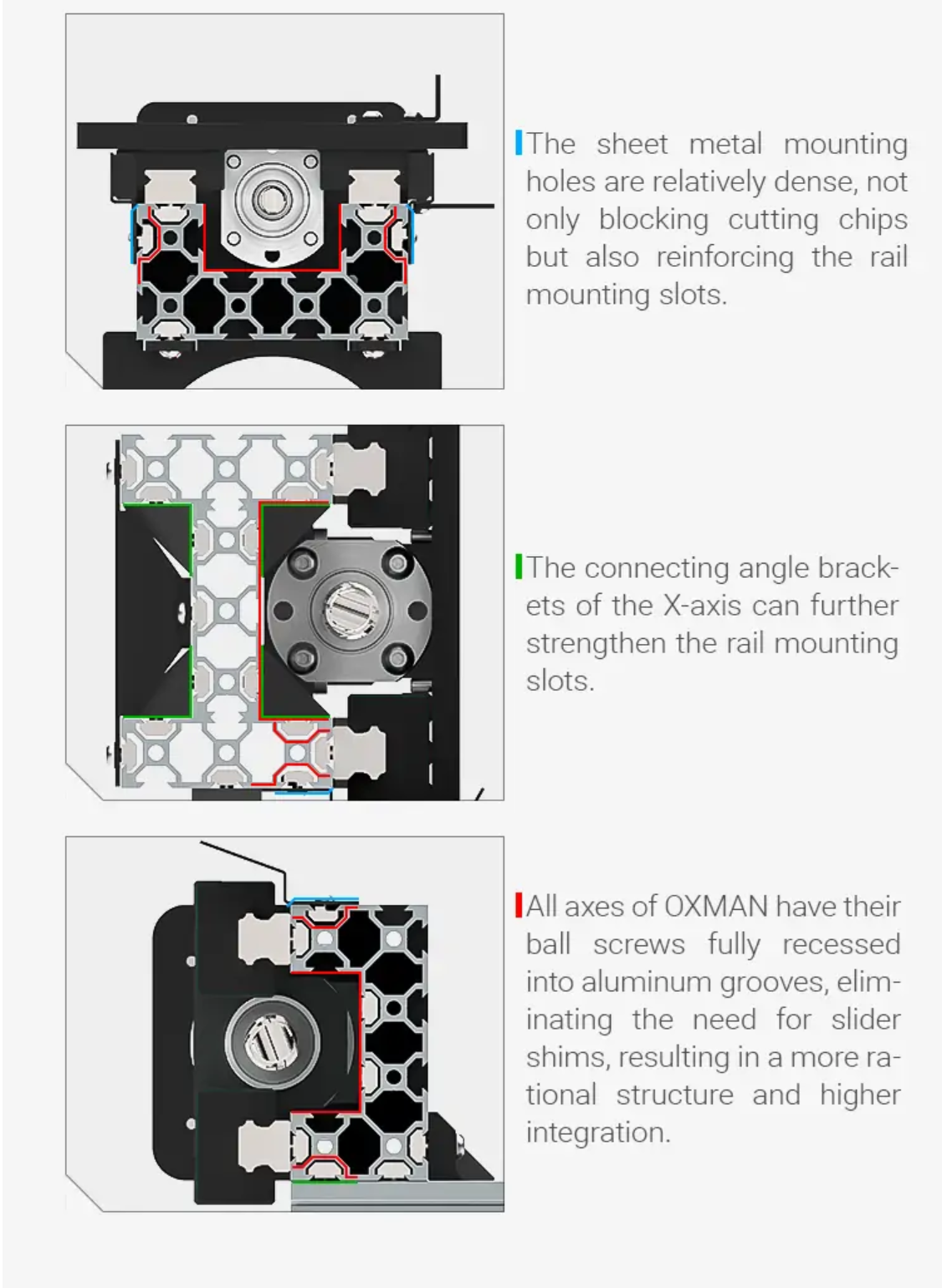

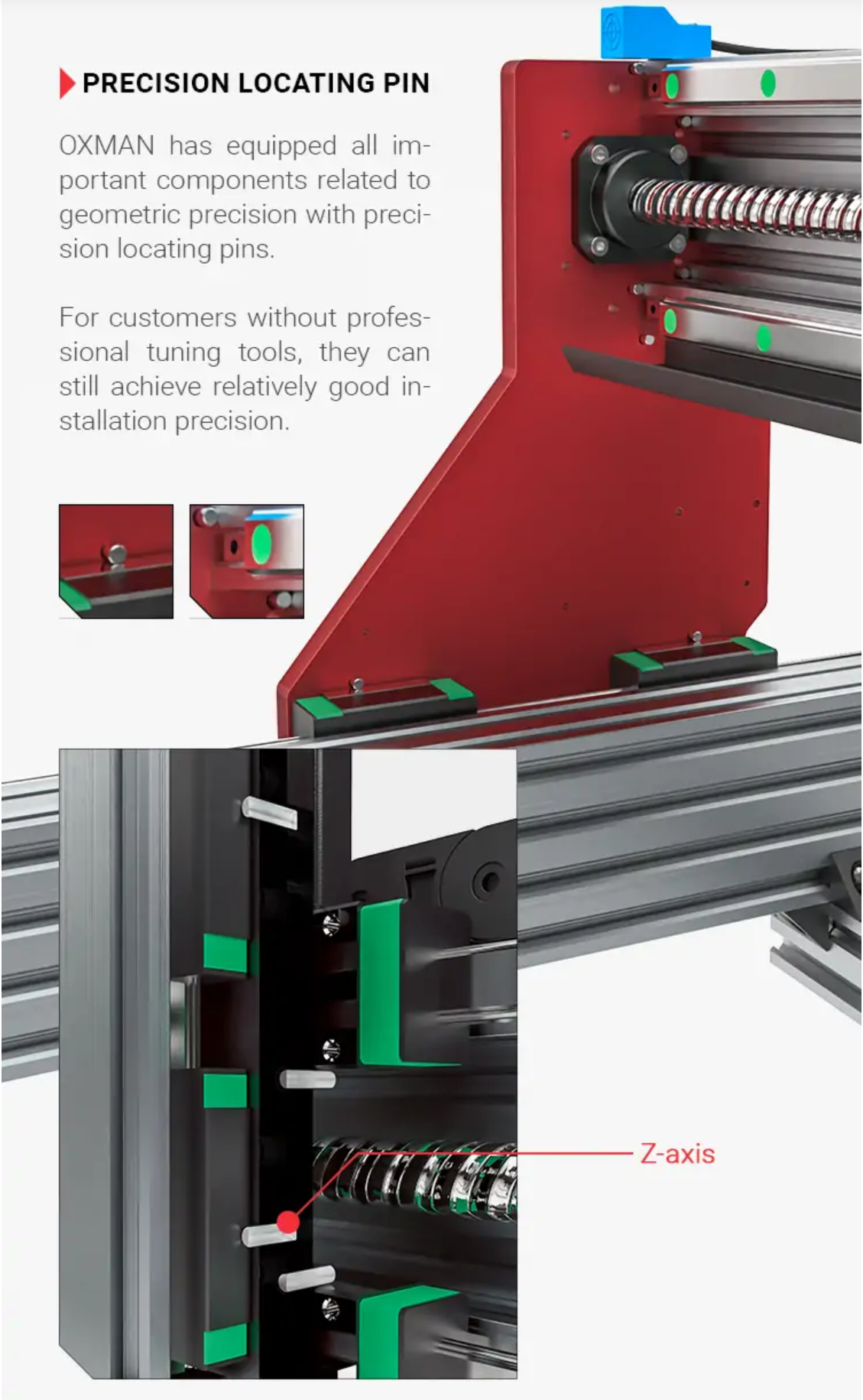

Všechny klíčové komponenty celého stroje jsou instalovány pomocí přesných polohovacích kolíků a všechny osy jsou chráněny plechem a vyztuženým hliníkem.

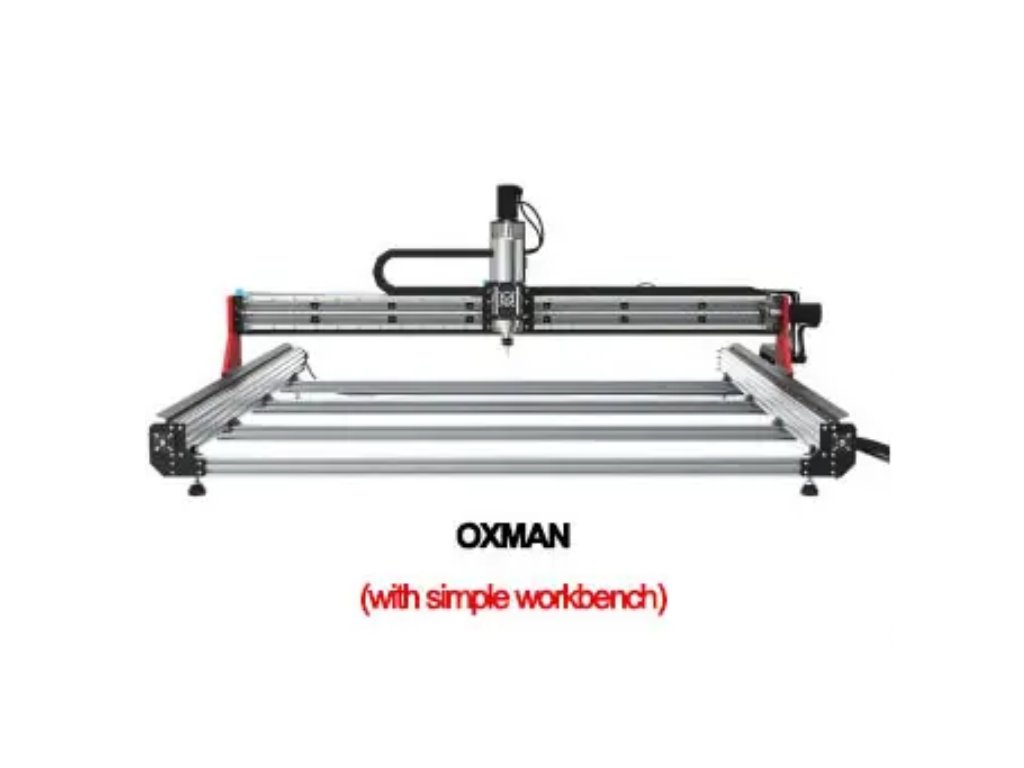

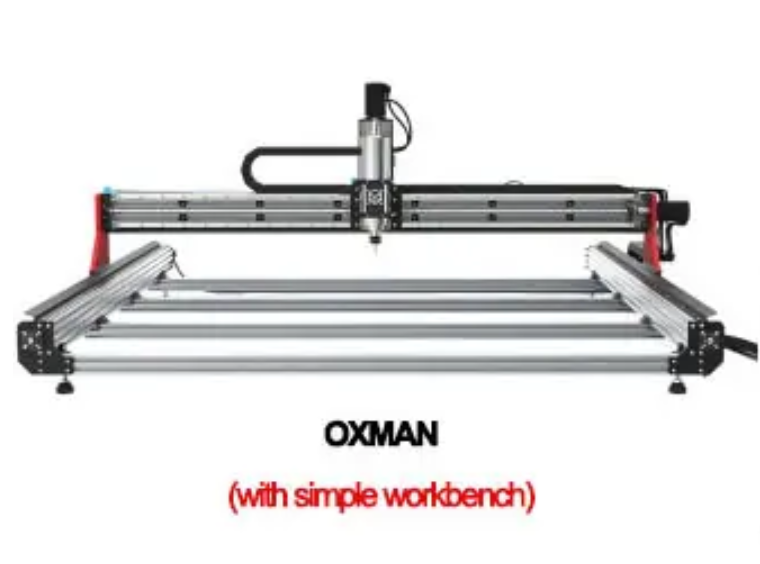

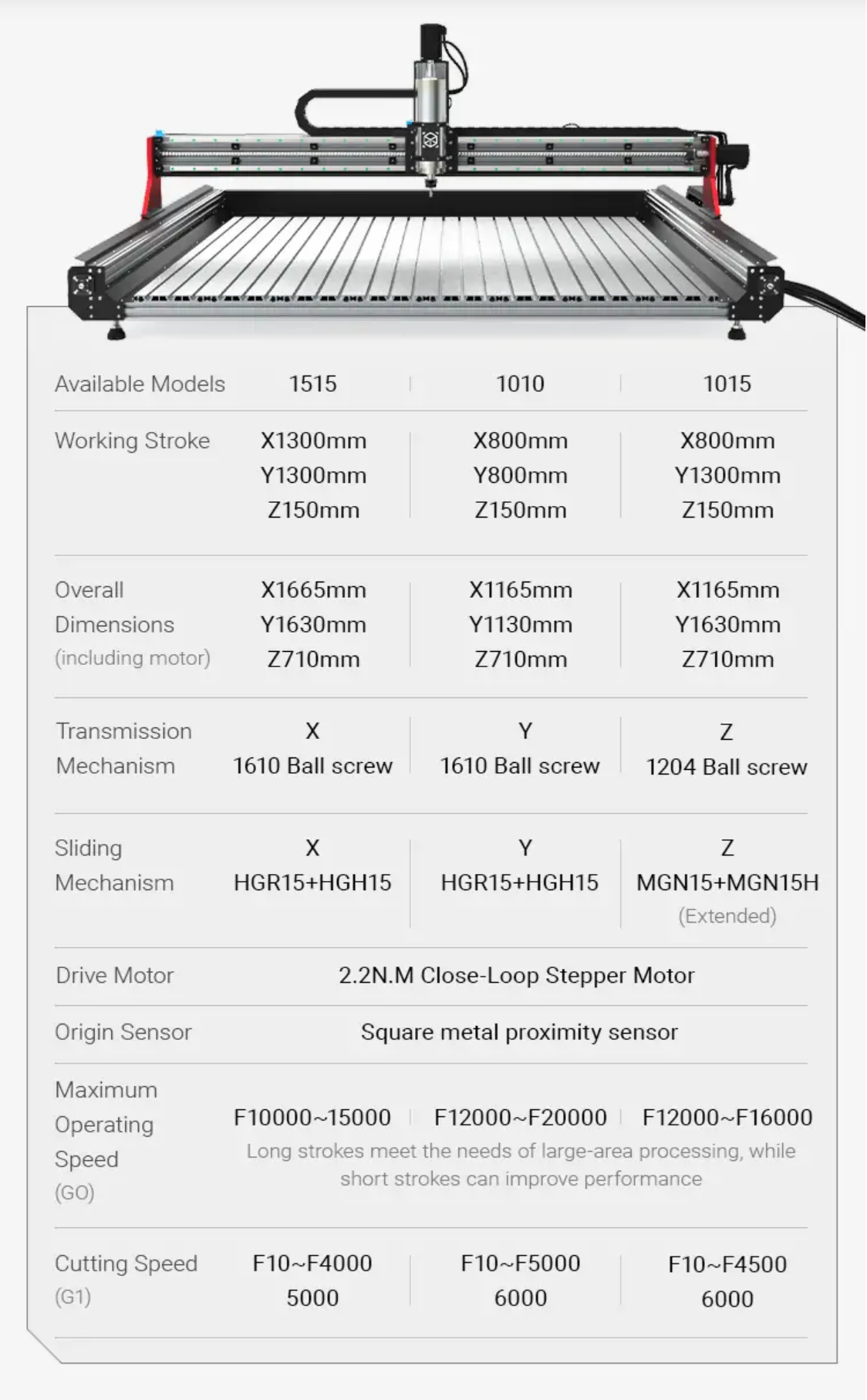

OXMAN CNC je sada pro vlastní montáž, která se dodává se 3 možnostmi pracovního stolu a náklady na různé pracovní stoly se budou lišit, můžete si vybrat podle svého rozpočtu.
Přednosti:
- Přesné posuny kuličkovými šrouby

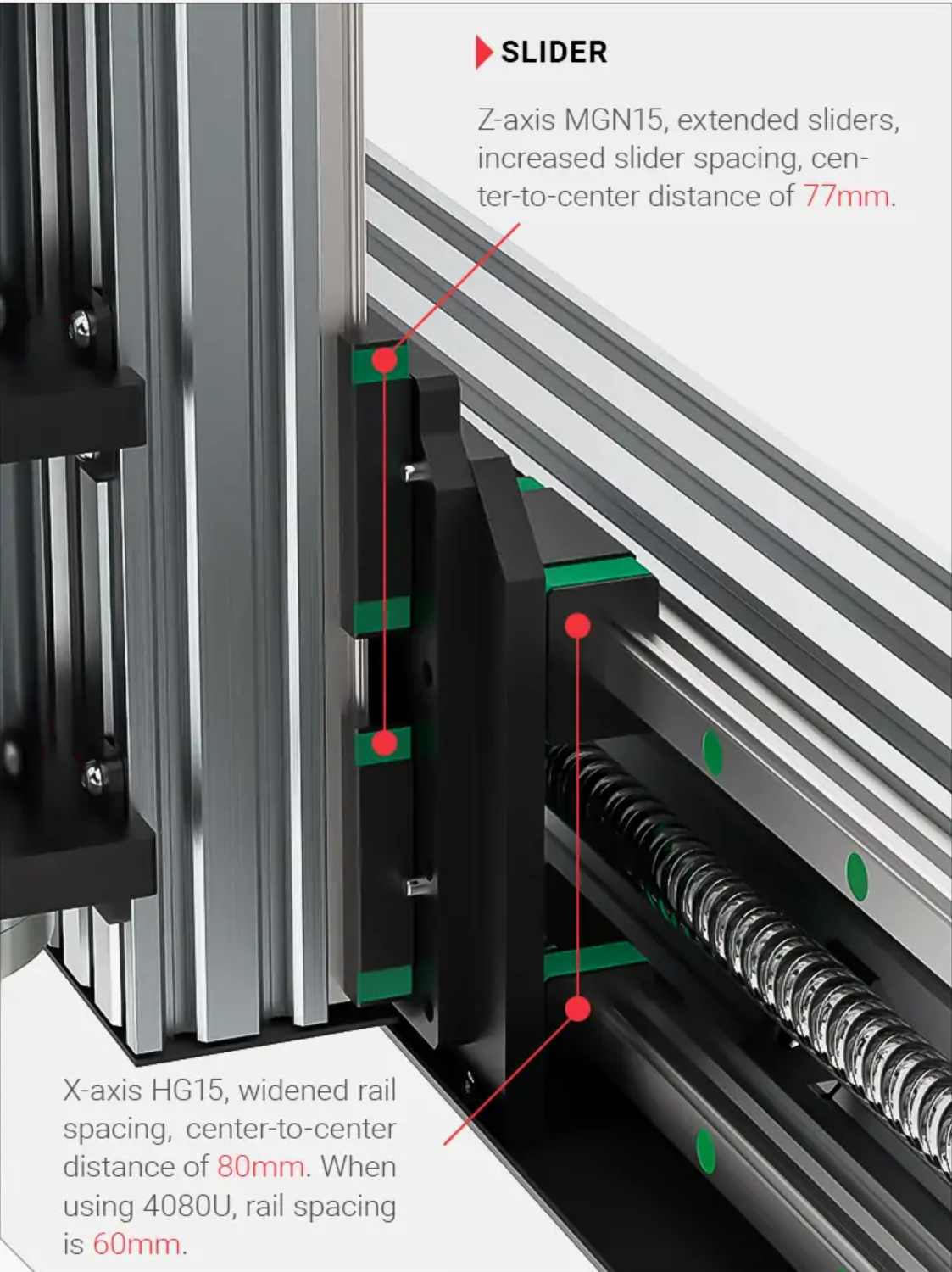

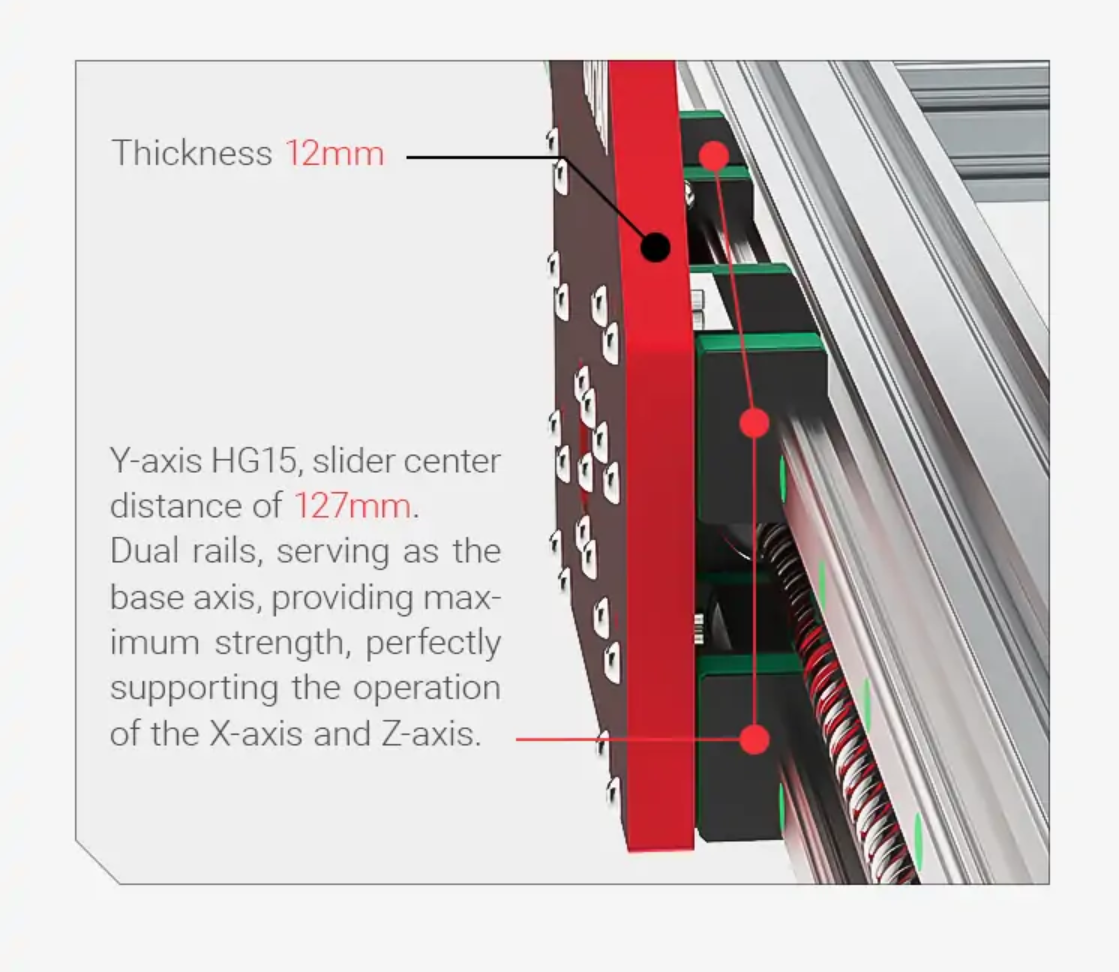

- Tuhost díky dvojitým HGR lineárním ložiskovým vedení
- Přesnost díky krokovým motorům se zpětnou vazbou 2,3Nm
OBSAH DODÁVKY
- Jde o sestavovací set....
- Kompletní mechanika 1000x1000mm obráběcí plocha s kuličkovými šrouby, elektronikou a motory NEMA

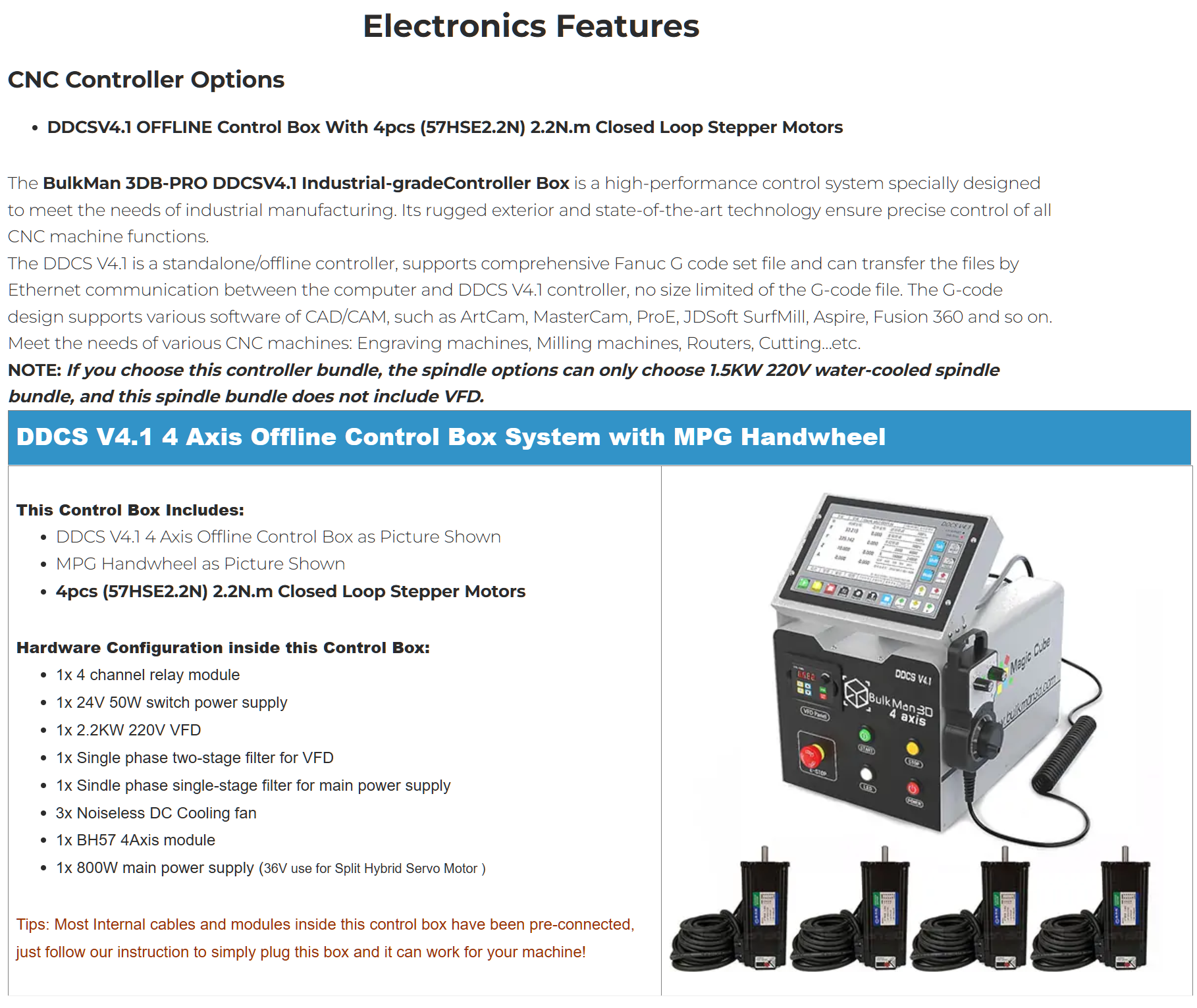

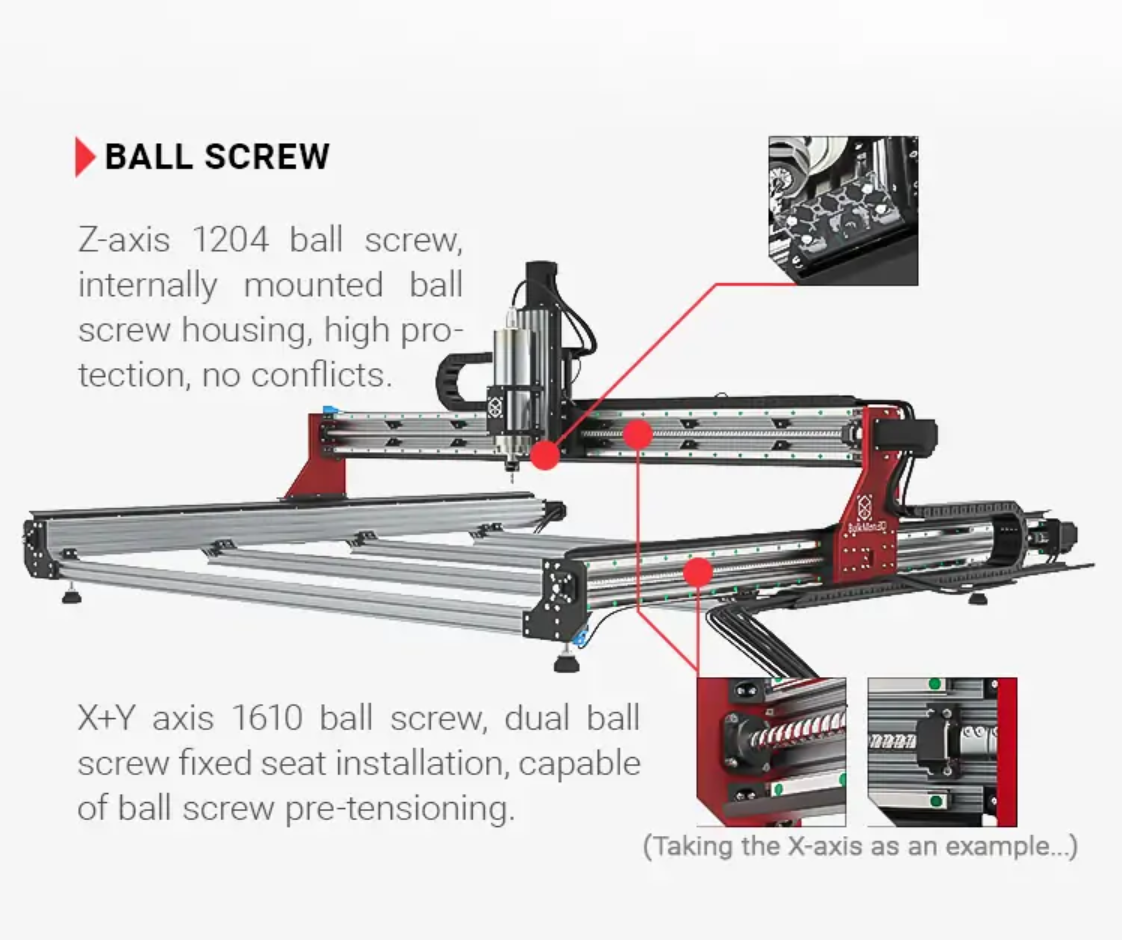

X osa a 2Y osy SFS1610 kuličkový šroub, Z osa SFU1204 kuličkový šroub - připojený a nastavený controller CNC DDCS 4.0
- Lineární vedení HGR s valivými ložisky

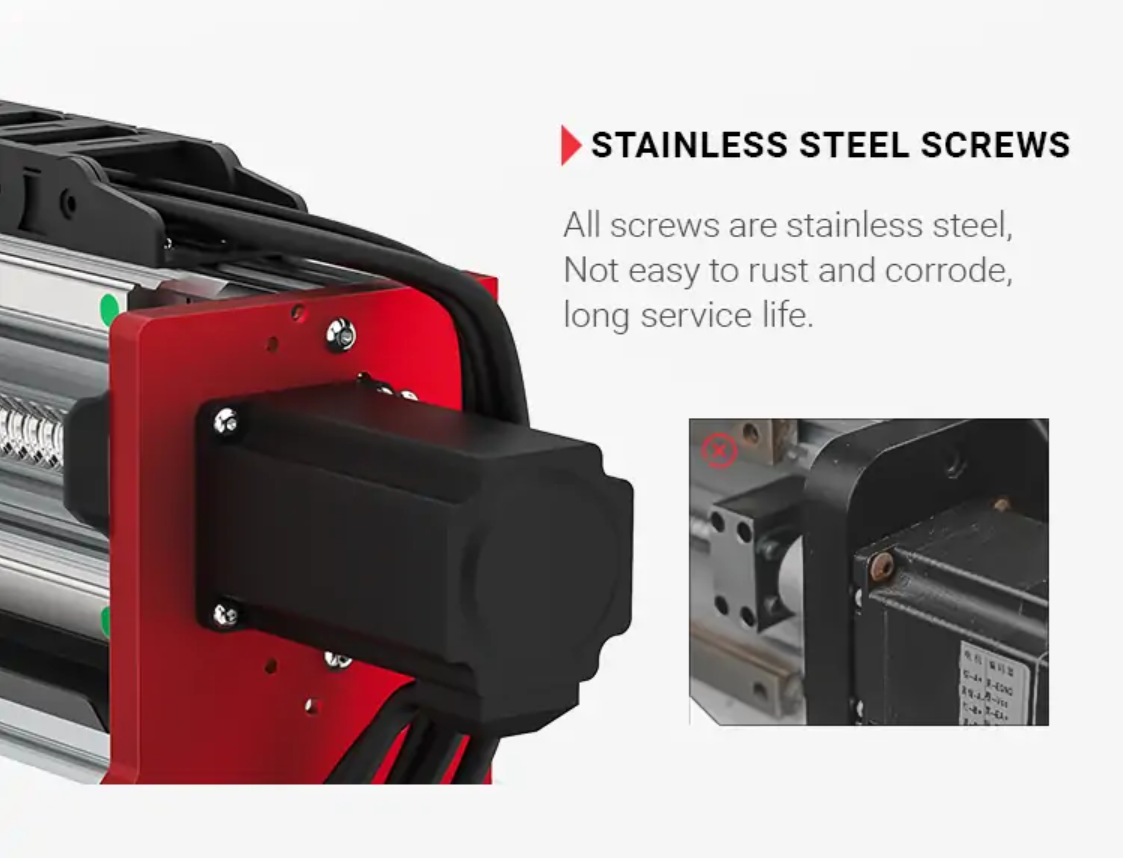

- Motory NEMA23 se zpětnou vazbou !!!
- "hříbek" - automatická reference osy Z - odměřování délky nástroje

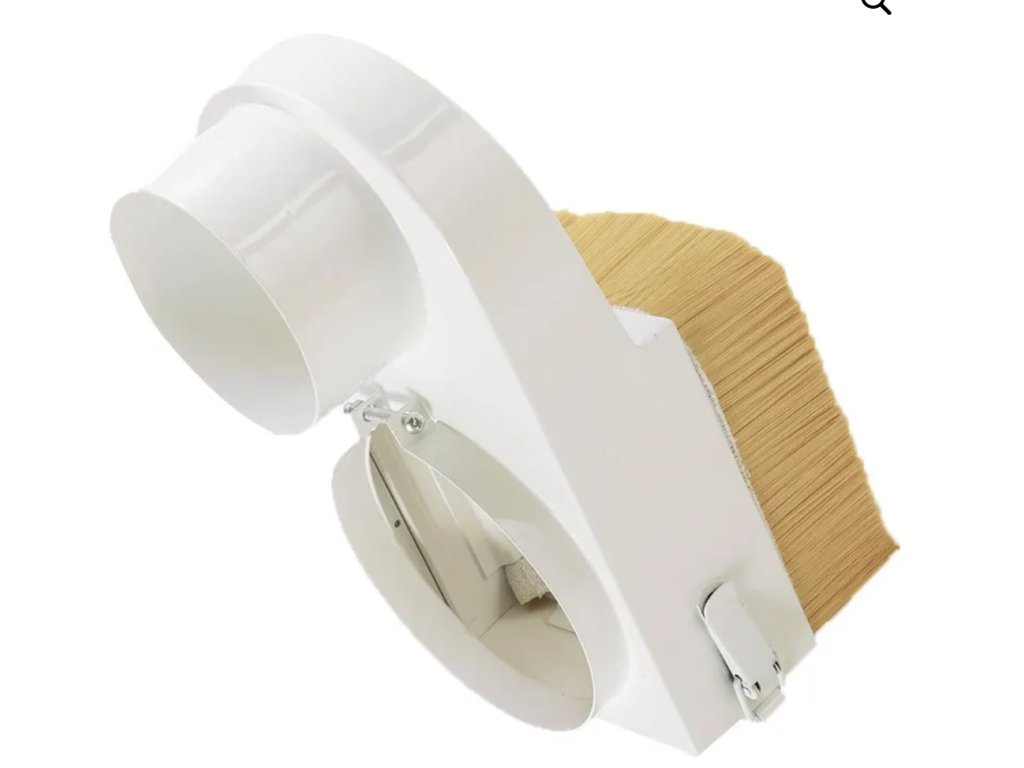

- Adaptér odsávání (upnutí na motor 80mm - otvor odsávání 100mm)
- Asynchronní vřeteno 1500W
- Kompletní sada kleštin ER16 (1 až 10mm + 1/8")
- Podstavné nastavovací nožičky
- 10 kusů nástrojů (startovací sada)
- Záruka
- Základní zaškolení na obsluhu stroje v centru
Specifikace
Technické parametry
| Obráběcí prostor | 800 x 800 x 150 mm pod matici vřetene |
| Maximální přejezdová rychlost |
12000-15000 mm/min |
| Přesnost | 0.03 mm |
| Vřeteno | Vysokofrekvenční asynchronní 1500W ER16 |
| Otáčky vřetene | a 24000 ot./min. |
| Typ sklíčidla a max. upínací průměr [mm] |
ER16 / 10mm |
| Řídící systém | DDCS 4.0 |
| Elektronika | BULK-MAN |
|
Vedení X/Y Z |
HRG15 prismatické vedení s valivými ložisky MGN15 |
| Přenos síly X/Y/Z | kuličkové vedení (X,Y SBR16) (Z - SBR12) |
| Pohon | krokové motory Nema23 se zpětnou vazbou |
| Konstrukce | šroubovaná hliníkové profily |
| Celkové rozměry |
1165x1130x710 mm |
| Vnitřní pracovní plocha |
760x1240mm |
| Hmotnost | cca 50 kg |
Doplňkové parametry
| Kategorie: | CNC Stroje |
|---|---|
| Hmotnost: | 60 kg |
| obrobitelný prostor (cca) [mm]: | 600x1000x180 |
| Max. rychlost posuvu [mm/min]: | 2400 |
| ? Garantovaná přesnost [mm]: | 0,03 |
| Typ a výkon vřetene [W]: | 1500W vysokofrekvenční asynchronní motor |
| Max. otáčky vřetene [ot./min]: | 24000 |
| ? Řídící software: | RichAuto B41E |
| Elektronika: | CauCau Profi6 (PROFI4 na přání) |
| Lineární vedení os X/Y/Z: | prizmatické HGR20 |
| Přenos síly X/Y/Z: | kuličkové tyče |
| Pohon: | krokové motory NEMA23 |
| Konstrukce: | svářená kovová |
| ? Celkové rozměry š-v-d [mm]: | 1050x1350x700 |
| Hmostnost [kg]: | 100 |
| koncové snímače osy X,Y: | indukční |
| senzor délky nástroje: | elektrický |
| Napájení [V] - Jističe [A]: | 220/10 |
| Rozsah upínacího průměru kleštin: | ER16 (0 - 10mm) |
