CauCau CNC frézka KOMPAS H3000BIG-VAC
CAUCAU KOMPAS H3000BIG - VACUUM 2D/3D CNC portálová frézka. Celostolová deska s celostolovým vakuovým upínacím systémem. Obrobitelná plocha 1500x3000x200mm, rychlost 15m/min.
Nestačí vám rozměr překližkových desek - chcete více?
Chcete snadné upínání obrábených desek?
CAUCAU KOMPAS H3000BIG-VAC
model 2023
Velká stolařská 2D/3D CNC portálová frézka s vakuem.
Obrobitelná plocha 1500 x 3000
- Frézovací vřeteno 3500W asynchronní motor.
- Přenos pohonu průmyslovým šikmým hřebenem s kuličkovými šrouby
- HIWIN25 lineární pojezdy.
- Rychlost 15m/min.
- Řízení Profi6 RichAuto integrovaný CNC počítač s vnitřní pamětí.
- Obráběcí plocha osazena plnorozměrným vakuovým stolem a vývěvou 5kW.
Vynikající poměr cena/výkon
Podpora v EU! – Dostupnost náhradních dílů a servisu.
CNC frézka vhodná na zpracování velkých formátů. Celý stroj je navrhnutý pro náročný provoz v průmyslové výrobě. Kvalitní HGR 20mm prizmatické lineární vedení s pojezdy na všech osách doplněné kuličkovým vedením se šikmým hřebenem pro dosažení nejvyšší přesnosti i při vysoké rychlosti 15m/min. Díky použitým motorům Nema34 – 12Nm má stroj dostatečný výkon i na opracování tvrdých materiálů. Stroj je v základní sestavě osazený 3500W vřetenem s maximálními otáčkami 24000 ot/min. Osy X a Y jsou vybaveny indukčními koncovými spínači, které slouží zároveň i k zaměření strojní nuly. Stroj je vybavený automatickým odměřováním délky nástroje.
Stroj je řízený osvědčeným, stále aktualizovaným a stabilním řídícím systémem RichAuto 11 pro jednoduchou obsluhu, kterou zvládne každý. S možností se dovybavit se intuitivními software od společnosti Vectric jako je Cut2D, Cut3D, Aspire a mnoho jiných, ve kterých jednoduše a rychle připravíte Vaše výrobky. Stroj je možné přizpůsobit podle Vašich požadavků.
Stroje je vybaven plnorozměrovým vakuovým upínacím stolem s pomocnými okrajovými T-drážkami a doplněný 5kW lamelovou vývěvou.
Stroj je vhodný k opracování: • Dřevo, Překližka, MDF • Plast, Plexisklo, PVC • Kompozitní materiály, PCB, Laminát • Pěnové materiály, Fólie, Kůže • Guma, Karton • Dural, Hliník, Mosaz, Měď • Zlato, Stříbro, Bronz • Kámen, Mramor
Stroj pouze na smluvní objednávku. Stroj nelze koupit distančně přes eSHop. V ceně je i zaškolení obsluhy v našem školícím centru.
Technické parametry
- Maximální rychlost 15000 mm/min
- Přesnost 0.03 mm

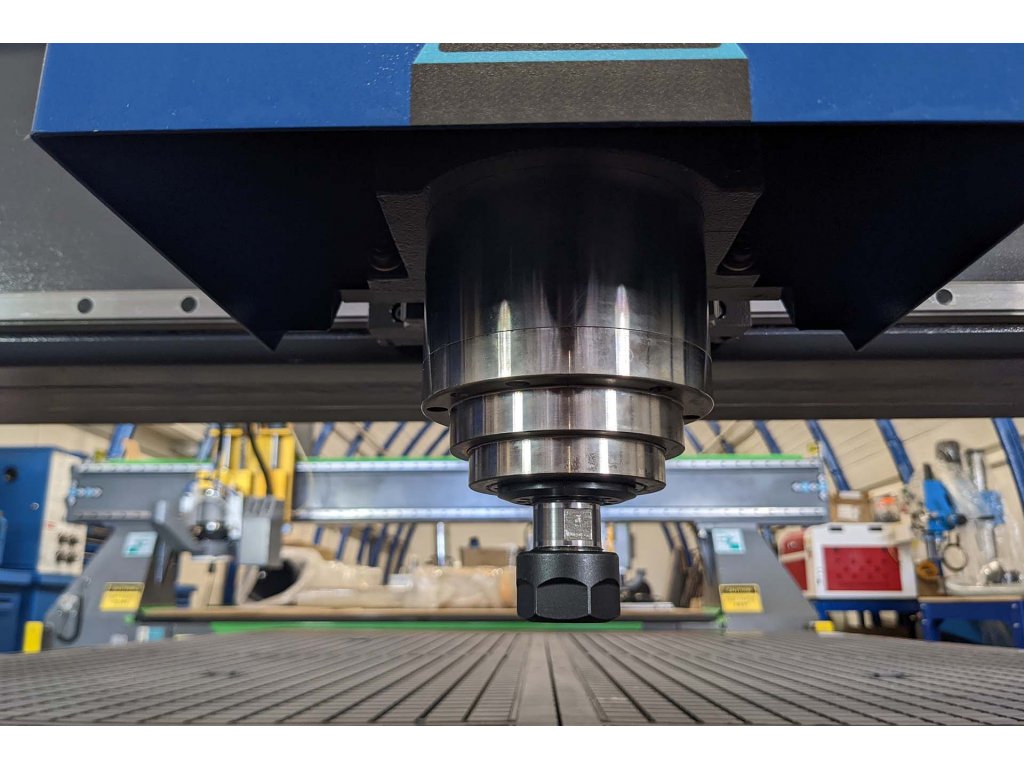

- Vysokofrekvenční asynchronní vřeteno 3.5KW
- Otáčky vřetene až 24000 rpm
- Sklíčidlo ER20
- Integrovaný CNC počítač RichAuto s vlastní pamětí s jednoduchou obsluhou
- Všeobecně kompatibilní příkazový jazyk G-code
- Funkce obnovení práce po výpadku elektřiny
- Lineární vedení hřebenovým pohonem se šikmými zuby podepřené prizmatickým vedením HGR20
- Krokové motory NEMA34 s vysokým kroutícím momentem 12Nm
- Tuhý svařovaný rám
- Plnorozměrový vakuový stůl s T-drážkovou podporou a 5kW vývěva

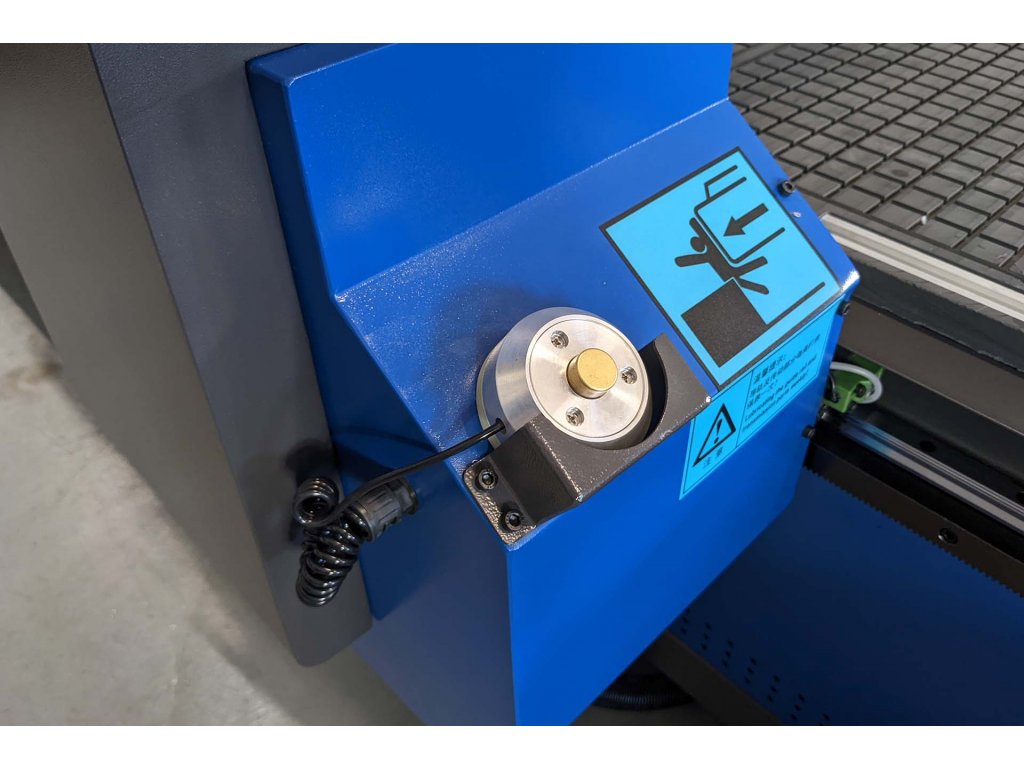

- Senzor délky nástroje
- Rozměry 2350x3900x1700mm
- Váha 1000 kg
Doplňkové parametry
| Kategorie: | CNC Stroje |
|---|---|
| Hmotnost: | 1100 kg |
| obrábění kovů: | Ano |
| ? obrobitelná plocha: | 1250x2600 |
| ? Obrábitelná plocha X-Y-Z [mm]: | 1500x3100x200 |
| Max. rychlost posuvu [mm/min]: | 15000 |
| Dosažitelná polohovací přesnost [mm]: | 0,03 |
| Typ a výkon vřetene [W]: | 3500W vysokofrekvenční asynchronní motor |
| Min/Max. otáčky vřetene [ot./min]: | 24000 |
| Řídící systém: | Profi6 - Integrovaný CNC počítač s vlastní pamětí |
| Elektronika: | RichAuto CNC controller |
| Lineární vedení os X/Y/Z: | Prizmatické HGR20 |
| Přenos síly X/Y/Z: | hřebenový pohon |
| Pohon: | krokové motory NEMA34 12Nm |
| Konstrukce: | tuhá svářená kovová |
| ? Celkové rozměry š-v-d [mm]: | 3500 x 2300 x 1700 |
| Hmostnost [kg]: | 1000 |
| ? Obrábění kovů: | Ano |
| ? Základní zaškolení v ceně: | Ano |
| ? Doprava v ceně: | Ne |
| ? automatické odměřování délky nástroje: | Ano |
| koncové snímače osy X,Y,Z: | indukční |
| ATC - automatická výměna nástrojů [typ]: | Ne |
| Napájení [V] - Jističe [A]: | 3F/400VA - 25A "C" |
| Vakuová vývěva [kW]: | Ano - vakuová vývěva 7,5kW |
| Celostolové vacuum s rastrem: | Ano |
| Počet vypínatelných vakových zón: | 6 |
Ukázka CAD/CAM tvorby a použití Profi6 ovládání
